16-1/2" Csatlakozó idom BM ötrétegű kulcsos

16–1/2" BM csatlakozó idom ötrétegű kulcsos – szorítógyűrűs egyenes belső menetes fitting

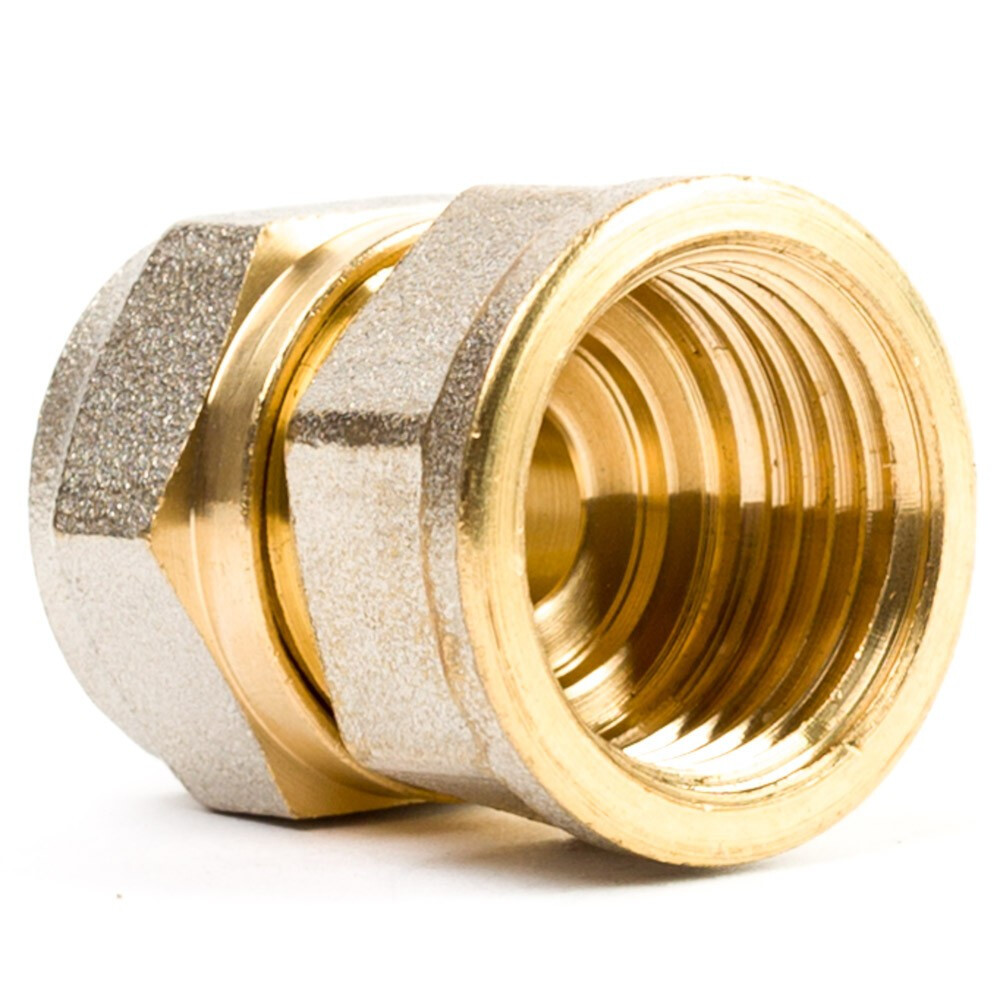

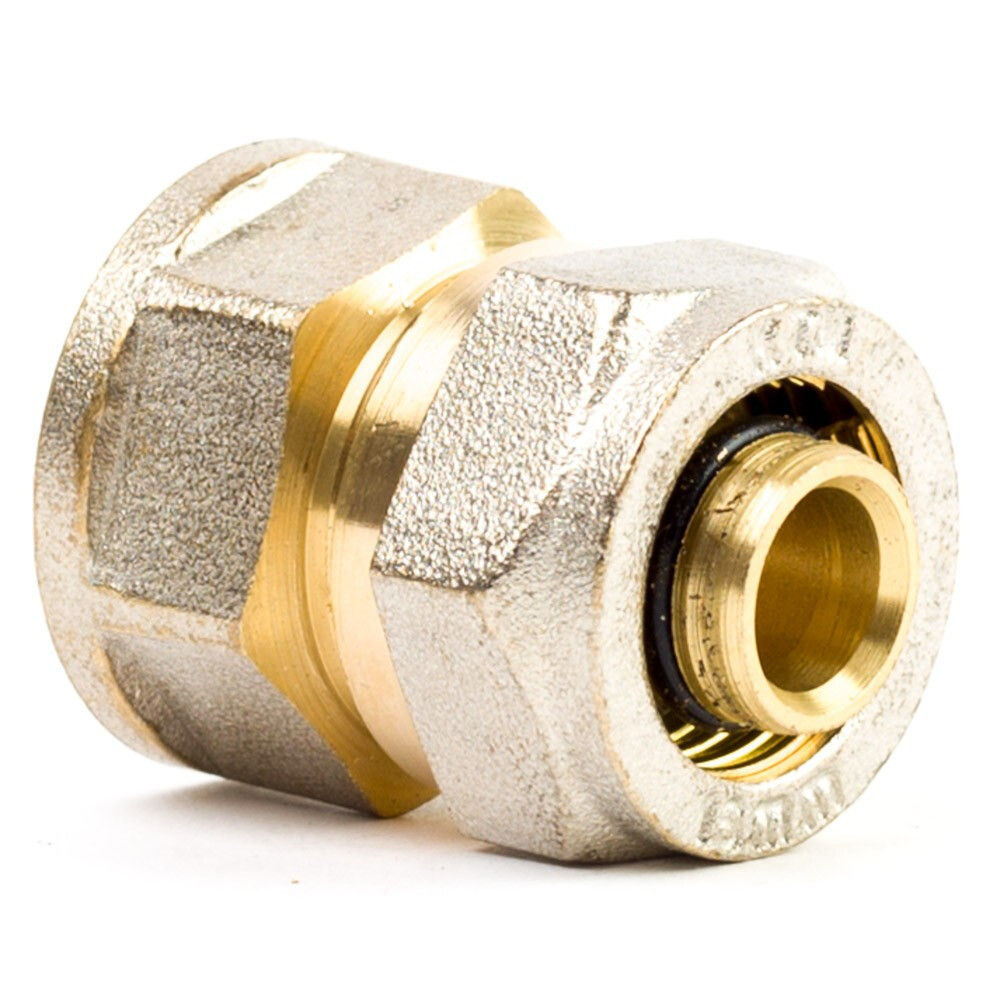

A 16 mm – 1/2" méretű, belső menetes (BM) egyenes ötrétegű kulcsos csatlakozó idom melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűvel és sárgaréz roppantógyűrűvel. Kifejezetten a 16×2,0 mm-es alumíniumbetétes ötrétegű műanyag csövek és a szabványos 1/2 colos külső menettel (KM) rendelkező gépészeti szerelvények – elzáró golyóscsapok, radiátorszelepek, menetes csővégek vagy egyéb fittingek – egyenes vonalú, szivárgásmentes és megbízható összekötésére szolgál fűtési és ivóvízhálózatokban.

Miért praktikus választás a belső menetes kulcsos csatlakozó idom?

A présszerszámos rendszerekhez drága gép és egyedi préspofák szükségesek, a kötések pedig utólag nem bonthatók. A kulcsos szorítógyűrűs belső menetes átmenet egyszerű, kézi erővel szerelhető és rugalmas megoldást nyújt:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség drága gépre vagy speciális szerszámokra; mindössze két szabványos villáskulccsal vagy állítható csavarkulccsal percek alatt szivárgásmentes, nagy teherbírású kötés hozható létre.


• Közvetlen méretátmenet (16 mm – 1/2" BM) – felesleges közcsavarok vagy karmantyúk nélkül köti össze a 16-os csővezetéket a leggyakoribb 1/2 colos menetes gépészeti csatlakozásokkal.


• Belső fehér szigetelőgyűrű – a csatlakozócsap tövében található dielektromos műanyag gyűrű elválasztja a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidáció kialakulását.


• Kettős EPDM O-gyűrűs tömítés – a csapon lévő rugalmas gumigyűrűk maximális vízzárást adnak a fűtési hőtágulás és a hálózati nyomásingadozások idején is.


• Kúpos sárgaréz roppantógyűrű – a hollandi meghúzásakor a hasított szorítógyűrű szilárdan rásimul a cső külső felületére, megakadályozva a vezeték kicsúszását nagy nyomás alatt.


• Oldható és karbantartható kötés – a csőoldali hollandi anya meglazításával a vezeték szükség esetén bármikor szétszerelhető, ami szerelvénycserénél és felújításkor nagy biztonságot jelent.

Gyakorlati alkalmazási területek

A 16 mm és az 1/2 colos csatlakozás a hazai épületgépészet leggyakrabban használt párosítása. Kifejezetten elterjedt fűtési radiátorok egyenes alsó és felső szelepeinek bekötésére, mosdó-, kád- és zuhanycsaptelepek 1/2"-os fali kiállásaihoz, mosógéptöltő és sarokszelepek egyenes csatlakoztatására, valamint fali gázkazánok és villanybojlerek 1/2"-os hideg-meleg vizes csonkjaihoz 16 mm-es ötrétegű vezetékkel.

Műszaki adatok

• Terméktípus: egyenes belső menetes csatlakozó idom (egyenes átmeneti fitting)


• Csőoldali méret: 16 mm-es külső átmérőjű ötrétegű csőhöz (16 × 2,0 mm)


• Menetméret: 1/2" belső menet (szabványos ISO 228 szerinti BM)


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér műanyag elválasztógyűrű


• Rögzítés: hasított réz szorítógyűrű hollandi anyával


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C fűtési csúcshőmérséklet)


• Alkalmazási közeg: hideg-meleg ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtés

Gyakran ismételt kérdések

Milyen tömítés szükséges az 1/2"-os belső menetes végre?

A menetes csatlakozásnál a csatlakozó külső menetet (KM) menettömítő zsinórral (pl. Loctite 55), teflonszalaggal vagy menettömítő pasztával és kenderkóccal kell megfelelően letömíteni. A hollandis csőoldalra viszont semmilyen tömítőanyagot nem szabad felvinni.

Szabad-e elvakolni vagy betonba önteni ezt a kulcsos csatlakozót?

Nem, az épületgépészeti előírások értelmében a mechanikus szorítógyűrűs (kulcsos) idomokat tilos közvetlenül falba vagy aljzatbetonba ágyazni. Kizárólag falon kívül, szerelőaknában, elfalazásokban vagy osztószekrényben építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok kellenek a szakszerű beépítéshez?

A cső tiszta vágásához műanyag csővágó olló, a perem kitágításához és sorjátlanításához 16 mm-es kalibráló szerszám, az idomtest és a hollandi meghúzásához pedig mindössze két villáskulcs vagy állítható szerelőkulcs szükséges.

Mit jelent a BM jelölés a megnevezésben?

A BM a belső menetet jelöli, vagyis az idom menetes fele belülről rendelkezik 1/2 colos menettel, így közvetlenül beletekerhető bármilyen szabványos 1/2"-os külső menettel (KM) ellátott csapba, szelepbe vagy közcsavarba.

Kösse össze ötrétegű vezetékét a menetes gépészeti szerelvényekkel gyorsan, külön présgép nélkül – tegye a talicskába a 16–1/2" BM kulcsos csatlakozó idomot még ma!
