20-20-16 T idom szűkített ötrétegű préselhető MELSCHER

20–20–16 mm-es szűkített T-idom ötrétegű préselhető MELSCHER – prémium TH profilú press fitting

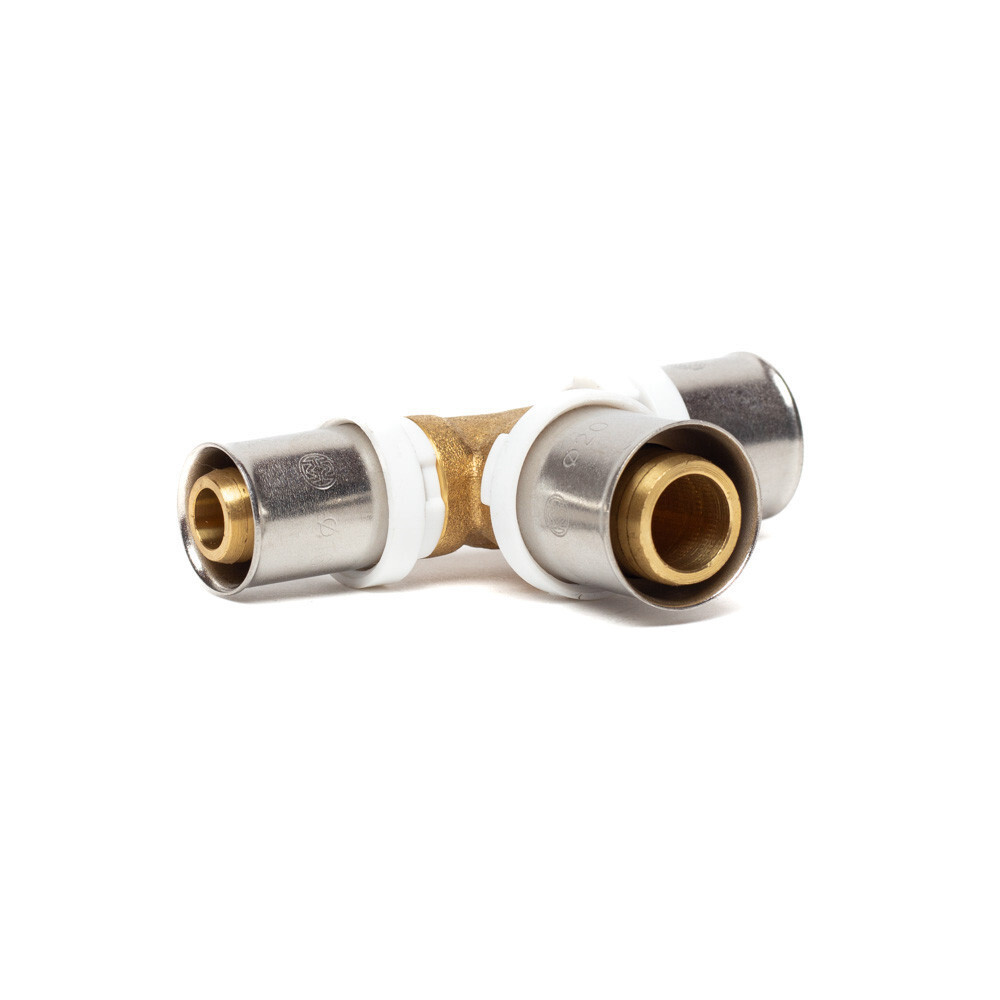

A MELSCHER 20–20–16 mm-es szűkített préselhető T-idom (ötrétegű press T-fitting) melegen sajtolt, korrózióálló sárgarézből készül, rozsdamentes acél préshüvellyel, kettős EPDM gumitömítéssel és belső műanyag dielektromos szigetelőgyűrűvel. Kifejezetten olyan elágazási pontok végleges, falon belüli kialakítására szolgál, ahol a beérkező 20×2,0 mm-es gerincvezeték a 90 fokos leágazáson változatlan keresztmetszettel, 20 mm-es méretben fordul el, miközben az egyenes vonalban továbbmenő ág 16×2,0 mm-re szűkül egy kisebb fogyasztó vagy fűtőtest megtáplálásához.

Miért elengedhetetlen a préselhető MELSCHER T-idom a kulcsos idomokkal szemben falon belüli szerelésnél?

A kulcsos, szorítócsavaros idomokat a gépészeti előírások tiltják közvetlenül falba vagy betonba temetni, mivel a mechanikus kötés idővel utánahúzást igényelhet. A MELSCHER présgéppel roppantható technológiája végleges és bonthatatlan biztonságot nyújt:

• Falon belülre és aljzatbetonba is beépíthető – a hidraulikus vagy mechanikus présgéppel végzett szorítás bonthatatlan, monolitikus kötést hoz létre, amely a szabványoknak megfelelően biztonsággal elvakolható és betonozható.


• Aszimmetrikus 20–20–16 méretkombináció – a bejövő és a 90 fokos ág 20 mm-es mérete biztosítja a fő fűtési vagy vízhálózati irány teljes vízhozamát, miközben a tengelyirányban szűkülő 16 mm-es vég közvetlen bekötést tesz lehetővé külön szűkítőidom nélkül.


• Rozsdamentes acél préshüvelyek ellenőrzőnyílással – a hüvelyek peremén található kis kémlelőnyílásokon keresztül ránézésre ellenőrizhető a cső ütközésig történő betolása a préselés megkezdése előtt.


• Szabványos TH présprofil – az épületgépészetben legelterjedtebb TH présfejekkel kompatibilis, garantálva a tökéletesen záródó, szivárgásmentes roppantást a szakemberek számára.


• Kettős EPDM tömítőgyűrű csaponként – a csatlakozócsapok hornyaiba illesztett kettős O-gyűrű maximális vízzárást ad a fűtési hőtágulás és a hálózati nyomásingadozások idején is.


• Dielektromos műanyag gyűrű – megakadályozza az ötrétegű cső belső alumíniumrétege és a sárgaréz idomtest közötti közvetlen érintkezést, megelőzve az elektrokémiai oxidáció kialakulását.

Gyakorlati alkalmazási területek

Kifejezetten ajánlott fali fűtési és használati hideg-meleg vizes csőhálózatok sarkainál, aljzatszigetelésben vagy horonyban vezetett gerincvezetékekhez: például amikor a 20 mm-es előremenő fűtési gerinc a szoba sarkában 90 fokban kanyarodva fut tovább a távolabbi osztó vagy radiátorcsoport felé, miközben a 16 mm-es egyenes ág közvetlenül rácsatlakozik az adott helyiség fűtőtestére.

Műszaki adatok

• Terméktípus: aszimmetrikus szűkített préselhető T-idom (press T-fitting)


• Gyártó és márka: MELSCHER


• Csatlakozási méretek: 20 mm – 20 mm – 16 mm (ötrétegű csövek külső átmérőjéhez)


• Bejövő egyenes ág mérete: 20 × 2,0 mm


• Leágazó ág mérete (90°): 20 × 2,0 mm


• Szűkített egyenes továbbhaladó ág: 16 × 2,0 mm


• Présprofil kompatibilitás: TH profilú présfej (kézi vagy gépi présszerszámhoz)


• Idomtest alapanyaga: melegen sajtolt, korrózióálló sárgaréz


• Préshüvely anyaga: korrózióálló rozsdamentes acél ellenőrzőablakkal


• Tömítés: csatlakozásonként 2 db prémium EPDM O-gyűrű


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C csúcshőmérséklet)


• Alkalmazási közeg: ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtési gerinc

Gyakran ismételt kérdések

Szabad-e falba vagy aljzatbetonba vakolni ezt a T-idomot?

Igen! A szakszerűen felpréselt préshüvelyes kötések bonthatatlannak minősülnek az épületgépészeti szabványok szerint, így a sikeres nyomáspróbát követően közvetlenül falhoronyba vakolhatók vagy aljzatbetonba ágyazhatók megfelelő védőcsövezés mellett.

Milyen préspofa szükséges a MELSCHER idomok roppantásához?

A MELSCHER présidomokhoz a hazai szerelők körében legelterjedtebb TH profilú préspofát kell használni a csőátmérőnek megfelelő (20-as és 16-os) méretben.

Hogyan biztosítható, hogy a cső a préselés előtt teljesen a helyén legyen?

A rozsdamentes acél préshüvely alján kis ellenőrzőablakok találhatók. Amikor az ötrétegű csövet ütközésig feltolja a sárgaréz csapra, a fehér csőfalnak meg kell jelennie ezekben a nyílásokban, így a présgép indítása előtt vizuálisan ellenőrizhető a helyes illeszkedés.

Miért szükséges kalibrálni a csővéget a bedugás előtt?

A műanyag csővágó ollóval végzett vágás után a kalibráló szerszám visszaállítja a cső körkörös keresztmetszetét és letöri a belső peremet. Kalibrálás nélkül a cső éles széle felhasíthatja a csapon lévő O-gyűrűket, ami szivárgáshoz vezethet.

Építsen be biztonságos, falba temethető és szivárgásmentes csomópontot fűtési és vízhálózatába – tegye a talicskába a MELSCHER 20–20–16-os préselhető szűkített T-idomot még ma!
