26-1/2" T idom KM ötrétegű kulcsos

26–1/2" KM T-idom ötrétegű kulcsos – szorítógyűrűs réz elágazó fitting külső menettel

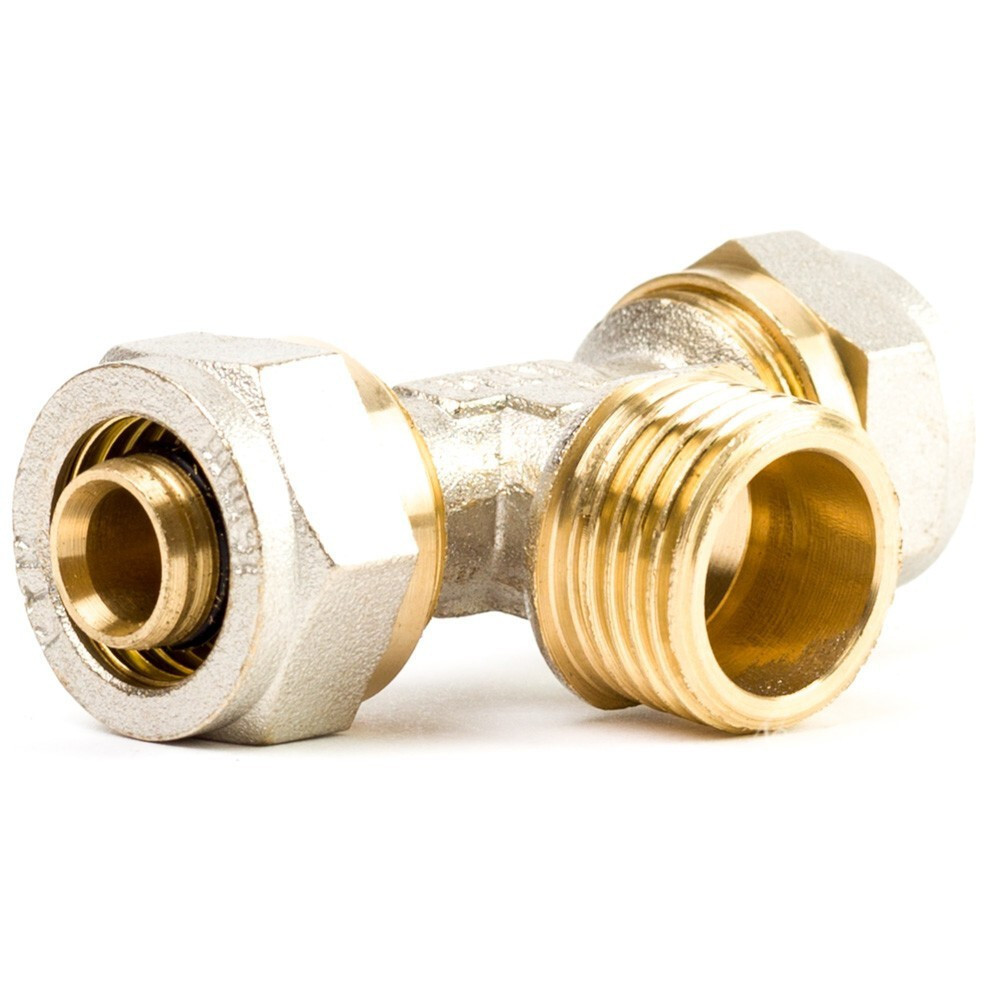

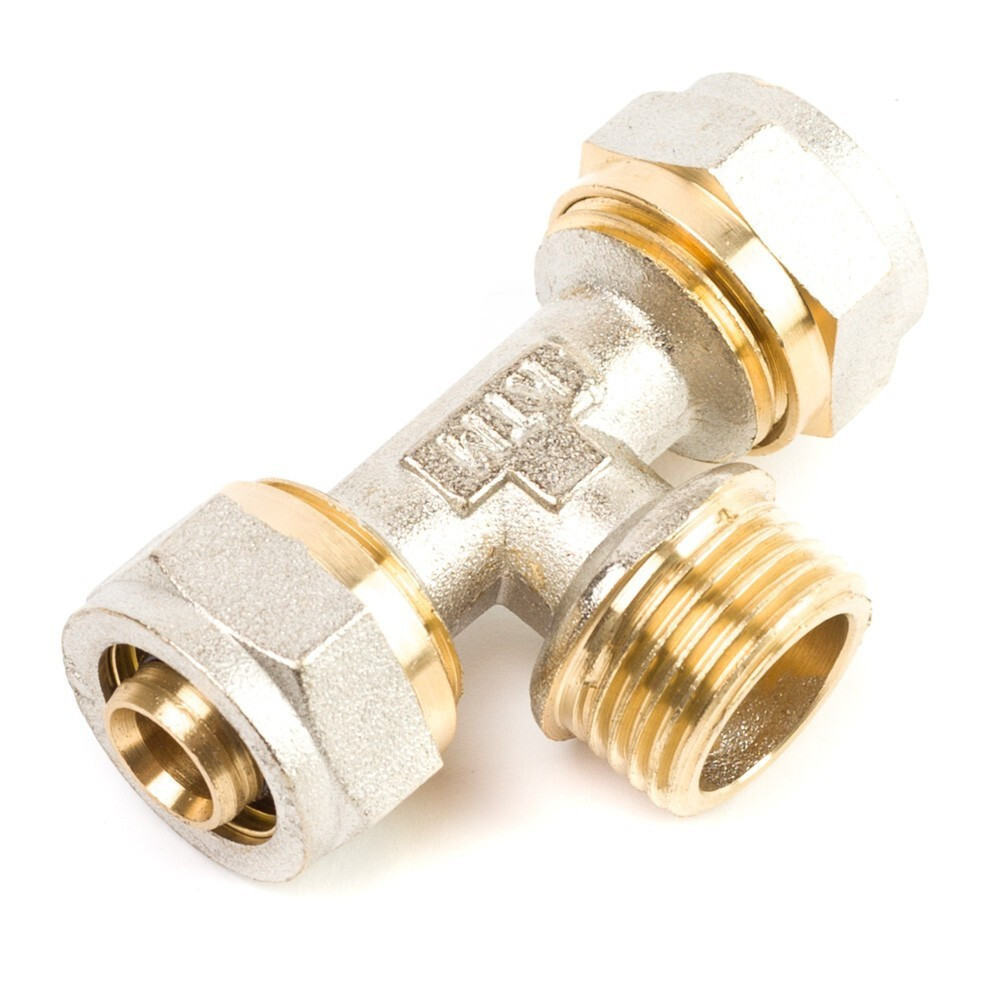

A 26 mm – 1/2" KM – 26 mm méretű ötrétegű kulcsos T-idom melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűkkel és sárgaréz roppantógyűrűkkel. Kifejezetten olyan gépészeti csomópontok kialakítására szolgál, ahol a 26×3,0 mm-es fő fűtési vagy vízhálózati gerincvezeték megszakítás nélkül halad tovább, miközben a középső 90 fokos derékszögű leágazáson egy szabványos 1/2 colos külső menetes (KM) csatlakozást biztosít közvetlenül a belső menettel rendelkező szerelvények számára.

Miért praktikus választás a külső menetes kulcsos T-idom?

A 26-os csövek préseléséhez nagyméretű, drága présszerszámra lenne szükség, a kötések pedig utólag nem bonthatók. A kulcsos szorítógyűrűs menetes T-idom egyszerű, kézi erővel történő beépítést és maximális szerelési rugalmasságot nyújt:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség drága gépre vagy préspofákra; két szabványos villáskulccsal vagy állítható szerelőkulccsal percek alatt stabil, szivárgásmentes csomópont hozható létre.


• Közvetlen csatlakozás belső menetbe (1/2" KM) – a középső külső menetes szár felesleges menetes közcsavarok vagy adapterek nélkül közvetlenül belehajtható az 1/2"-os belső menetes golyóscsapokba, szelepekbe vagy műszerekbe.


• Zavartalan 26 mm-es gerincátmenet – a két egyenes csatlakozó ág fenntartja a 26-os gerincvezeték teljes vízhozamát és nyomását a fűtési vagy vízhálózat folytatása felé.


• Belső fehér szigetelőgyűrűk – a csatlakozócsapok tövében lévő műanyag gyűrűk elválasztják a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidáció kialakulását.


• Kettős EPDM O-gyűrűs tömítés – a csőcsatlakozásokon lévő két-két rugalmas gumigyűrű maximális vízzárást ad a fűtési hőtágulás és a víznyomás lüktetése idején is.


• Kúpos sárgaréz roppantógyűrűk – a hollandi anyák meghúzásakor a hasított szorítógyűrűk szilárdan rásimulnak a csövek külső felületére, megakadályozva a vezeték kicsúszását nagy nyomás alatt.


• Oldható és karbantartható kialakítás – a hollandik meglazításával a kötés bármikor szétszerelhető, ami műszercserénél és felújításkor nagy biztonságot nyújt.

Gyakorlati alkalmazási területek

Kifejezetten elterjedt fali gázkazánok, vegyestüzelésű kazánok és hőszivattyúk 26 mm-es gerincvezetékeinél, amikor a főágból egy 1/2"-os belső menetes biztonsági szelepet, automata légtelenítőt, nyomásmérő manométert, leürítő golyóscsapot vagy egy kisebb radiátort ellátó sarokszelepet kell közvetlenül leágaztatni.

Műszaki adatok

• Terméktípus: külső menetes elágazó T-idom (T-fitting)


• Csőoldali méretek (két egyenes vég): 26 mm (26 × 3,0 mm ötrétegű csőhöz)


• Menetes leágazás mérete (90°): 1/2" külső menet (ISO 228 szerinti szabványos KM)


• Kiosztás: 26 mm – 1/2" KM – 26 mm


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér műanyag elválasztógyűrű


• Rögzítés: hasított réz szorítógyűrűk hollandi anyákkal


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C fűtési csúcshőmérséklet)


• Alkalmazási közeg: hideg-meleg ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtési gerinc

Gyakran ismételt kérdések

Milyen tömítés szükséges a középső 1/2"-os külső menetre?

A középső menetes csatlakozást a fogadó belső menetes szerelvénybe tekerés előtt menettömítő zsinórral (pl. Loctite 55), teflonszalaggal vagy kenderkóccal és menettömítő pasztával kell megfelelően letömíteni. A hollandis csővégekre tilos külön tömítőanyagot tenni.

Szabad-e közvetlenül falba vagy aljzatbetonba vakolni a menetes T-idomot?

Nem, az épületgépészeti előírások értelmében a mechanikus szorítógyűrűs (kulcsos) idomokat nem szabad elvakolni vagy közvetlenül betonba ágyazni. Kizárólag falon kívül, kazánházban, szerelőaknában, elfalazásokban vagy osztószekrényben építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok kellenek a szakszerű beépítéshez?

A 26-os cső tiszta vágásához műanyag csővágó olló, a perem kitágításához és sorjátlanításához 26 mm-es kalibráló szerszám, az idomtest és a hollandik meghúzásához pedig két szabványos villáskulcs vagy állítható szerelőkulcs szükséges.

Mit jelent a megnevezésben szereplő KM jelölés?

A KM a külső menetet jelöli, vagyis a T-idom 90 fokos leágazása kívülről rendelkezik 1/2 colos menettel, így közvetlenül beletekerhető bármilyen szabványos 1/2"-os belső menettel (BM) bíró szelepbe, csapba vagy csőidomba.

Alakítson ki menetes leágazást 26-os gerincvezetékéből gyorsan, drága présszerszám nélkül – tegye a talicskába a 26–1/2" KM kulcsos T-idomot még ma!
