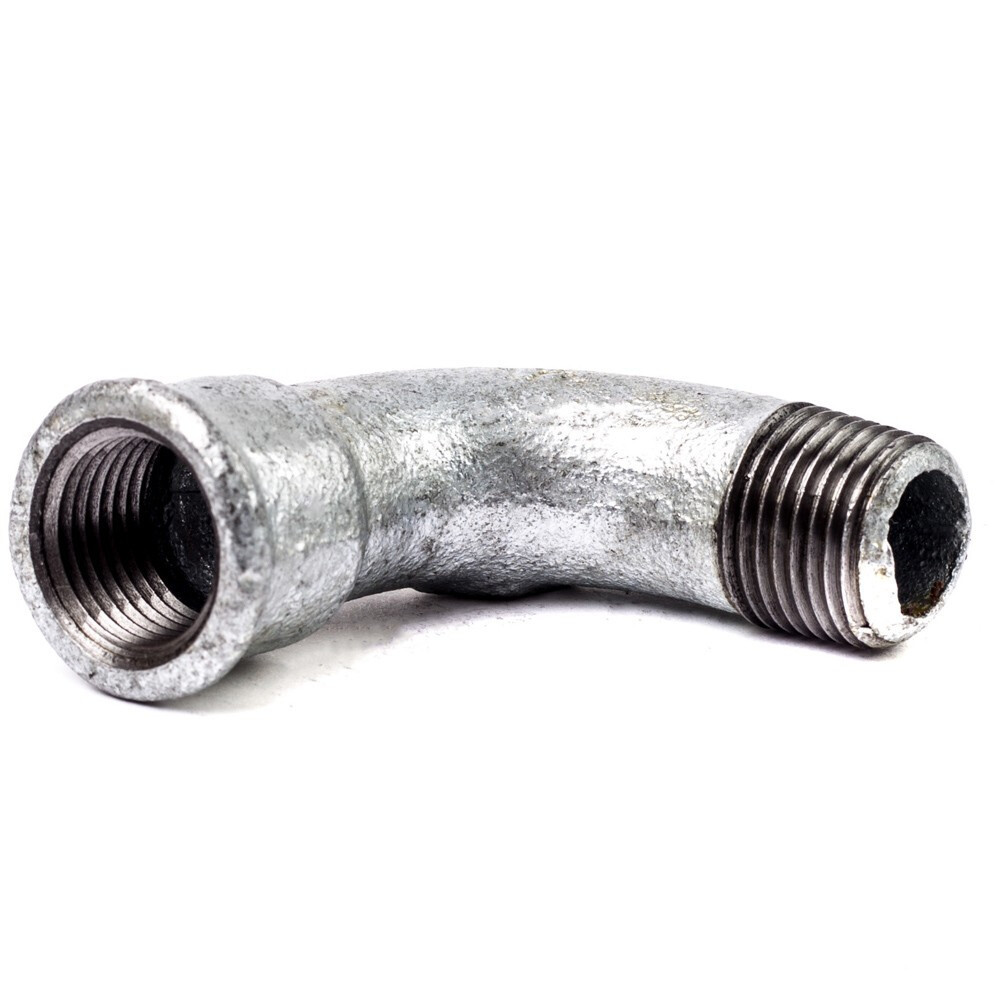

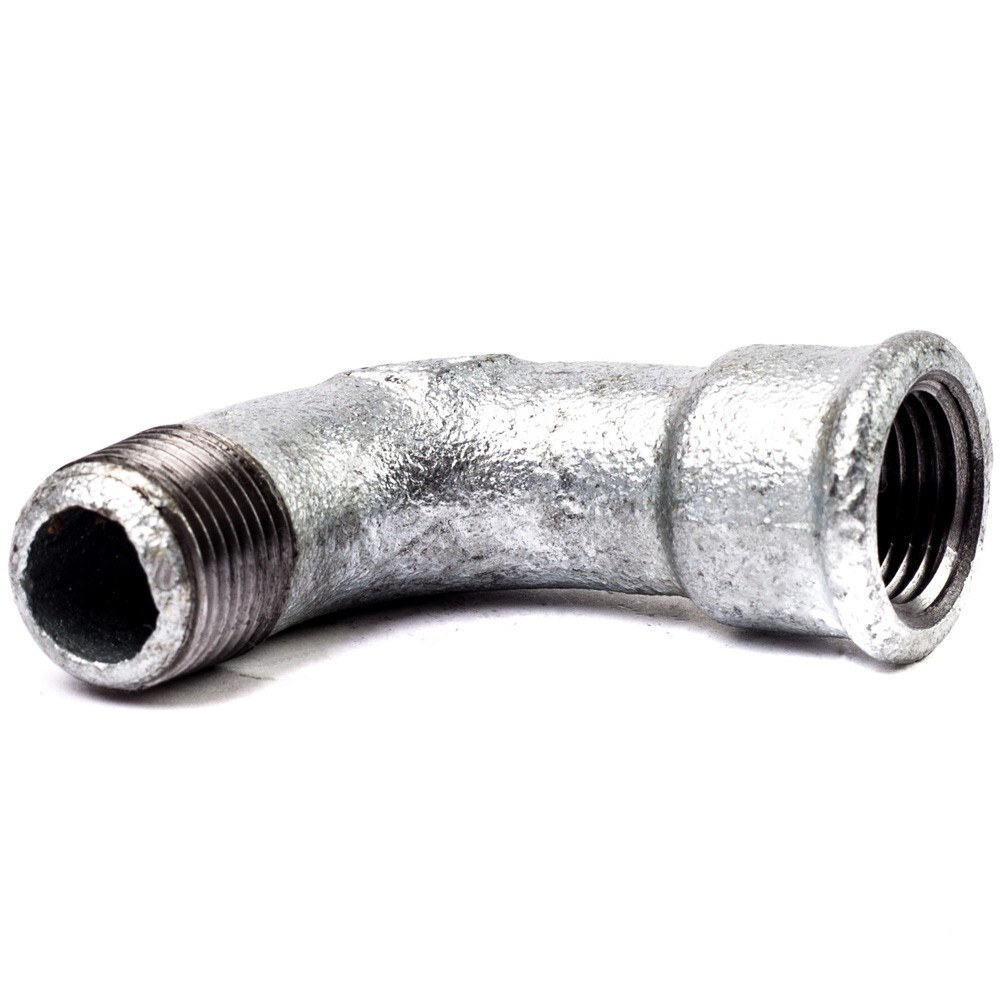

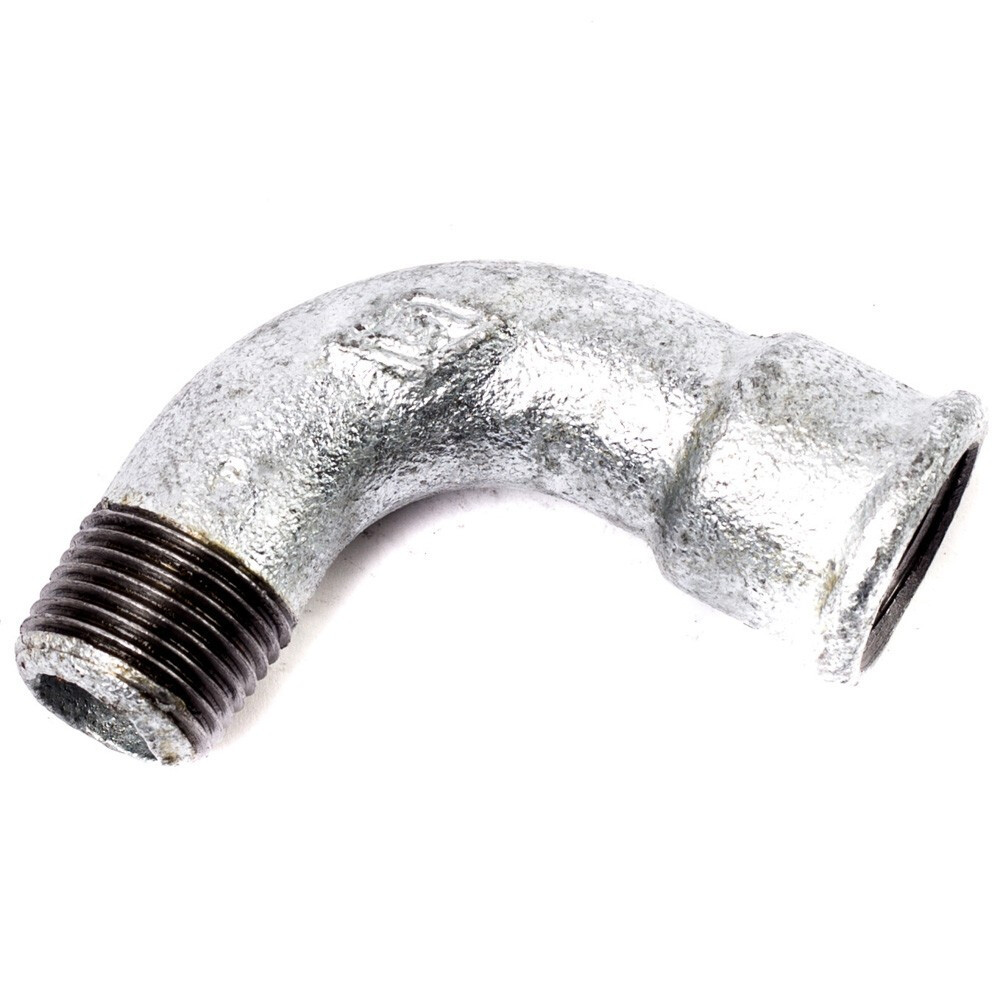

3/4" KB ív horganyzott

3/4" horganyzott KB ív – ívelt irányváltás DN20-as csőhálózatban

A 3/4" horganyzott KB ív 3/4"-os (DN20) külső-belső menetes, tűzihorganyzott acél csőív idom. Ívelt kialakítása révén a csőpálya iránya simán, hajlásszerűen változtatható, szemben a 90°-os könyök szögletes átmenetével. A KB menetű kialakítás vegyes csőrendszeri csatlakozópontokhoz is rugalmasan illeszkedik.

Alkalmazási területek

A 3/4" KB ív öntözőrendszerek ágvezetékeinek ívelt fordulópontjain, épületgépészeti csőpályák fal melletti irányváltásnál, és ipari csőhálózatokon alkalmazott, ahol a csővezeték hajlatát hajlékonyabb átmenettel kell kialakítani. Az íves kialakítás kisebb áramlástani veszteséggel jár, mint a hirtelen irányváltású könyök.

Az ívelt idomok is raktáron vannak a VasMuszakiBolt.hu-nál

A VasMuszakiBolt.hu 3/4" horganyzott KB ívet és az illeszkedő idomcsaládot raktárból szállítja. Ha csőrendszer tervezésekor szükség van ívelt idomra, munkatársaink segítenek a megfelelő méret és kialakítás kiválasztásában.

Műszaki adatok

• Méret: 3/4" (DN20)
• Kialakítás: külső-belső menet (KB), ívelt
• Felületkezelés: tűzihorganyzott
• Kategória: horganyzott menetes ív (KB)

Gyakran ismételt kérdések

Milyen hajlásszögű a 3/4" KB ív?

A horganyzott menetes ívek tipikusan 45°-os hajlásszögűek, bár egyes gyártók más szögű változatokat is gyártanak. A hajlásszög az adott idom gyártói dokumentációjából olvasható ki pontosan – rendelés előtt érdemes ezt ellenőrizni, ha egy adott szögű irányváltás szükséges.

Az ív alkalmazható-e könyök helyett minden esetben?

Nem minden esetben – az ív és a könyök más irányváltási szöget és más geometriát jelent. Szűk beépítési helyen a 90°-os könyök kompaktabb, és ha a pontos 90°-os irányváltás szükséges, könyök az egyetlen helyes választás. Ív esetén az irányváltás szöge is más, amit a tervezésnél figyelembe kell venni.

Illeszthető-e a 3/4" KB ív 3/4"-os karmantyúhoz?

Igen – a 3/4" KB ív külső menetes fele becsavarható 3/4"-os belső menetes idomba (pl. karmantyú), a belső menetes fele pedig külső menetes csővégre vagy niplivesszőre csavarható. Az egész 3/4"-os horganyzott idomcsaláddal kompatibilis.

Tegye a 3/4" horganyzott KB íveket a talicskába – a VasMuszakiBolt.hu raktárkészletről szállítja.
