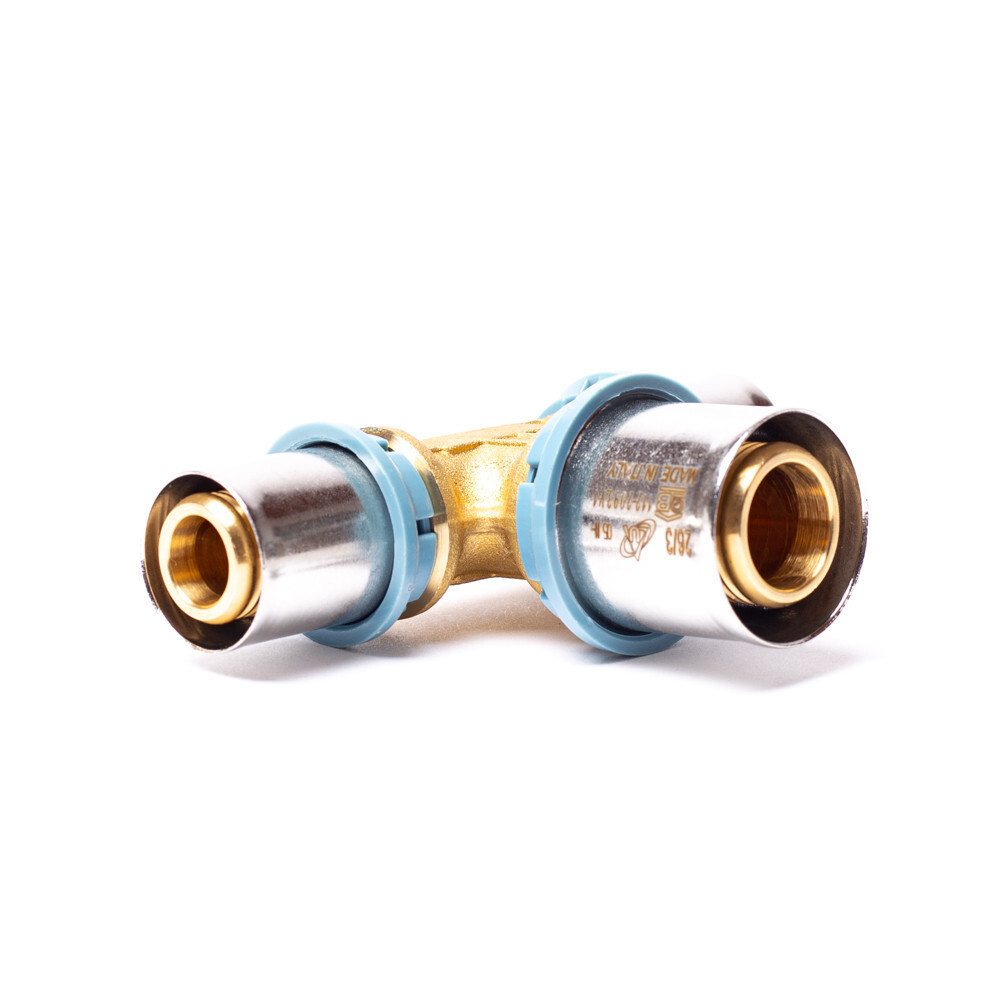

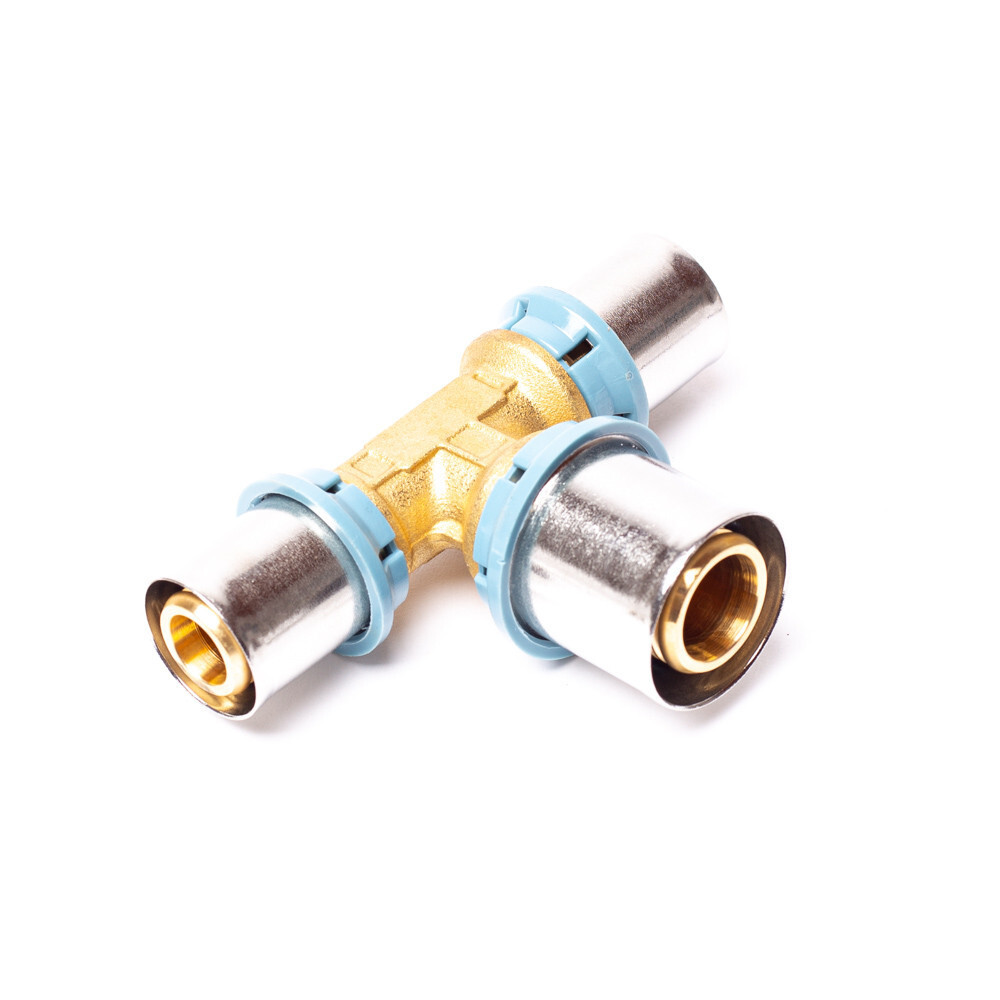

16-20-16 T idom szűkített ötrétegű préselhető Unidelta

16–20–16 mm-es szűkített T-idom ötrétegű préselhető Unidelta – prémium multiprofil press fitting

Az Unidelta 16–20–16 mm-es szűkített préselhető T-idom (Deltapress szorítóhüvelyes T-fitting) melegen sajtolt, korrózióálló sárgarézből készül, rozsdamentes acél préshüvellyel, beépített EPDM gumitömítésekkel és műanyag dielektromos elválasztógyűrűkkel. Kifejezetten olyan csőhálózati csomópontok falon belüli, végleges kialakítására szolgál, ahol a középső derékszögű 90 fokos leágazáson érkezik a 20×2,0 mm-es főgerinc, és ebből az idomból kiindulva két ellentétes irányba fut tovább egy-egy vékonyabb, 16×2,0 mm-es ág a fűtőtestek vagy vízvételi helyek felé.

Miért kiemelkedő választás az Unidelta multiprofil préselhető T-idom falon belüli szereléshez?

A kulcsos szerelvényeket a szakmai előírások tiltják közvetlenül falba vakolni vagy aljzatbetonba temetni, mivel a mechanikus csavarkötések szivárgásveszélyesek lehetnek. Az olasz Unidelta Deltapress rendszere bonthatatlan, monolitikus kötésbiztonságot nyújt:

• Falon belülre és aljzatbetonba is beépíthető – a hidraulikus vagy akkumulátoros présszerszámmal végzett roppantás monolitikus, örökös kötést hoz létre, amely a nyomáspróba után biztonsággal elvakolható vagy esztrichbetonba ágyazható.


• Praktikus 16–20–16 méretkiosztás – a 20 mm-es tápág közvetlenül osztódik két 16 mm-es fogyasztói vezetékre, megspórolva a külön szűkítő karmantyúk, toldók és extra kötési pontok beépítését.


• Univerzális Multiprofil kompatibilitás – az idom geometriája lehetővé teszi a piacon elterjedt préspofák használatát: a gyártó által elsődlegesen ajánlott TH profil mellett H és U préspofákkal is szakszerűen és szivárgásmentesen préselhető.


• Rozsdamentes préshüvelyek kémlelőnyílással – a hüvelyek peremén elhelyezett ellenőrzőablakokon keresztül vizuálisan ellenőrizhető a cső ütközésig történő betolása még a préselés megkezdése előtt.


• Kettős EPDM tömítőgyűrűk – a rézcsapokon található O-gyűrűk rugalmasan kiegyenlítik a fűtési hőingadozásokat és a hálózati vízlökéseket, hosszú évtizedekre garantálva a tömörséget.


• Dielektromos műanyag gyűrűk – megakadályozzák az ötrétegű cső belső alumíniumrétege és a sárgaréz idomtest közötti közvetlen fémes érintkezést, megelőzve az elektrokémiai oxidációt.

Gyakorlati alkalmazási területek

Kifejezetten elterjedt fűtési és ivóvízhálózatok fali és padló alatti elosztásánál: ideális például akkor, amikor a 20 mm-es felszálló ág vagy fűtési gerinc beérkezik két szomszédos helyiség közé (vagy két egymás melletti radiátor közé), és az idom egyenes vonalban, jobbra és balra ágaztatja el a vizet egy-egy 16 mm-es csővel a radiátorszelepek vagy a fürdőszobai fali kiállások felé.

Műszaki adatok

• Terméktípus: szűkített préselhető elágazó T-idom (press T-fitting)


• Gyártó és márka: Unidelta (Deltapress sorozat)


• Egyenes átmenő ágak mérete: 16 mm (16 × 2,0 mm ötrétegű csőhöz)


• Középső leágazó ág mérete (90°): 20 mm (20 × 2,0 mm ötrétegű csőhöz)


• Méretjelölés: 16 mm – 20 mm – 16 mm


• Préspofa kompatibilitás: Multiprofil – TH (elsődlegesen ajánlott), H és U pofák


• Idomtest alapanyaga: melegen sajtolt, korrózióálló sárgaréz


• Préshüvely anyaga: rozsdamentes acél ellenőrzőablakkal


• Tömítés: csaponként 2 db kiváló minőségű EPDM O-gyűrű


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C csúcs)


• Alkalmazási közeg: ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtés

Gyakran ismételt kérdések

Melyik ága 20 mm-es ennek a T-idomnak?

A 16-20-16 szabványos jelölésnek megfelelően a két szemközti, egyenes vonalban futó vég a 16 mm-es csatlakozó, a középső, 90 fokos derékszögű elágazás pedig a vastagabb, 20 mm-es bemenet.

Milyen préspofával lehet megnyomni ezt az Unidelta idomot?

Az Unidelta multiprofil préshüvelyének köszönhetően a szerelvény a legelterjedtebb TH profilú préspofával, valamint H és U profilú présszerszámokkal is szabályosan, garanciálisan roppantható.

Szabad-e közvetlenül falba vakolni a kész kötést?

Igen, a szakszerűen préselt kötések az épületgépészeti szabványok szerint bonthatatlan kötésnek minősülnek. A kötelező nyomáspróba sikeres elvégzése után a megfelelő mechanikai és hőtágulási védőcsővel ellátott idom falba vakolható vagy betonba ágyazható.

Miért fontos a kémlelőnyílás a hüvely peremén?

A préshüvely tövében lévő kis ablakokon keresztül azonnal látható, amikor a fehér ötrétegű cső ütközésig felcsúszott a belső műanyag gyűrűig, megelőzve a hiányosan betolt cső miatti kötési hibákat.

Ágazzon le a 20-as gerincvezetékről két 16-os irányba falba építhető, biztonságos présidommal – tegye a talicskába az Unidelta 16–20–16-os préselhető T-idomot még ma!

VasMűszakiBolt.hu – Van Benne Anyag

Így is ismerheti: 16-20-16 T idom szűkített ötrétegű préselhető Unidelta, Unidelta 16-20-16 press T idom, Unidelta Deltapress 4029 T-idom, multiprofil szűkített T idom, TH préspofás T idom 16x20x16, ötrétegű pressz T idom Unidelta.

----
