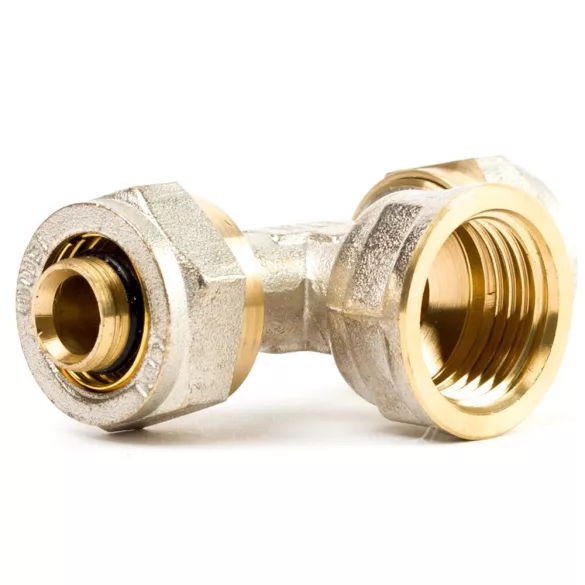

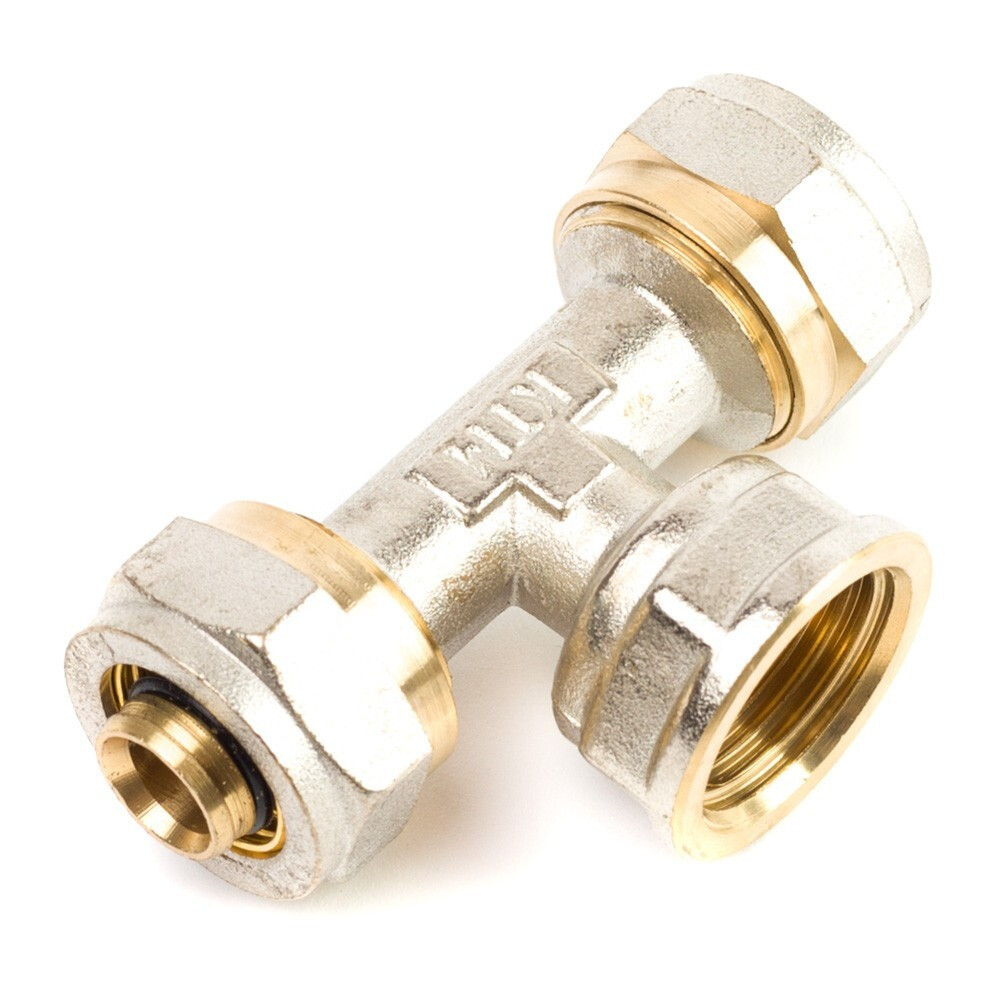

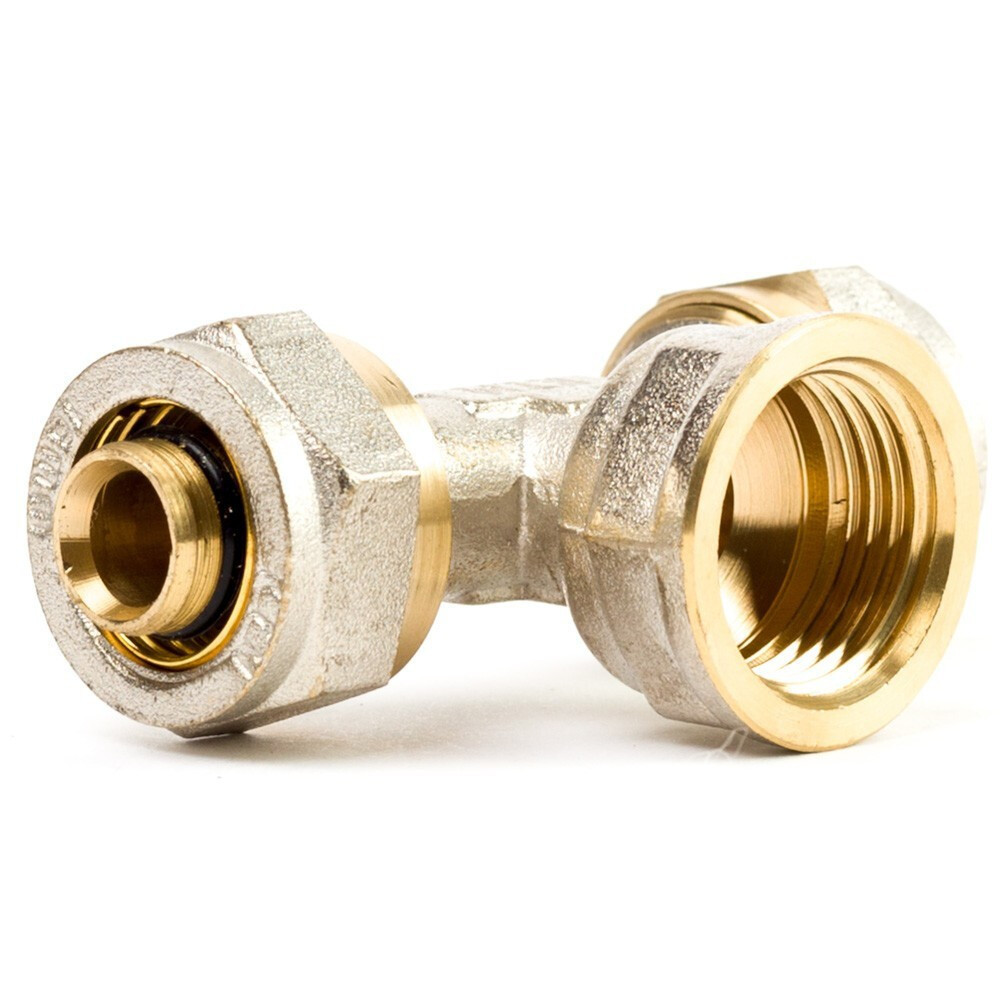

16-3/4" T idom BM ötrétegű kulcsos

16–3/4" BM T-idom ötrétegű kulcsos – szorítógyűrűs réz elágazó fitting belső menettel

A 16 mm – 3/4" BM – 16 mm méretű ötrétegű kulcsos T-idom melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűkkel és sárgaréz roppantógyűrűkkel. Kifejezetten olyan csőhálózati csomópontok kiépítésére szolgál, ahol az átmenő 16×2,0 mm-es alumíniumbetétes ötrétegű csővezetékből egy szabványos 3/4 colos belső menetes (BM) derékszögű leágazást kell kialakítani gépészeti szerelvények, szelepek, csapok vagy mérőeszközök fogadására.

Miért praktikus választás a belső menetes kulcsos T-idom?

A présgépes rendszerekhez költséges présszerszámra és pofákra van szükség, a kötések pedig utólag nem bonthatók. A kulcsos szorítógyűrűs menetes T-idom egyszerű, kézi erővel szerelhető és rugalmas megoldást nyújt:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség drága gépre; két szabványos villáskulccsal vagy állítható szerelőkulccsal percek alatt stabil, szivárgásmentes csomópont hozható létre.


• Közvetlen 3/4" belső menetes leágazás – felesleges közcsavarok vagy szűkítő karmantyúk nélkül közvetlenül fogadja a 3/4 colos külső menettel rendelkező szerelvényeket.


• Belső fehér szigetelőgyűrűk – a csatlakozócsapok tövében elhelyezett dielektromos műanyag gyűrűk elválasztják a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidáció kialakulását.


• Kettős EPDM O-gyűrűs tömítés – a csőcsatlakozásokon lévő két-két rugalmas gumigyűrű maximális vízzárást ad a fűtési hőtágulás és a víznyomás lüktetése idején is.


• Kúpos sárgaréz roppantógyűrűk – a hollandi anyák meghúzásakor a hasított szorítógyűrűk szilárdan rásimulnak a csövek külső felületére, megakadályozva a vezeték kicsúszását nagy nyomás alatt.


• Oldható és karbantartható csomópont – a hollandik meglazításával a kötés bármikor szétszerelhető, ami átalakításoknál, szelepcseréknél és műszerkarbantartáskor hatalmas előny.

Gyakorlati alkalmazási területek

Kifejezetten elterjedt fűtési és használati hideg-meleg vizes rendszerekben, amikor a 16 mm-es csővezetékből 3/4"-os menetes elágazást kell létesíteni: biztonsági szelepek, légtelenítők, nyomásmérő órák, leürítő csapok, fűtési osztó-gyűjtő bekötések, vagy 3/4 colos golyóscsapok közvetlen csatlakoztatására.

Műszaki adatok

• Terméktípus: belső menetes elágazó T-idom (T-fitting)


• Csőoldali méretek (két egyenes vég): 16 mm (16 × 2,0 mm ötrétegű csőhöz)


• Menetes leágazás mérete (90°): 3/4" belső menet (ISO 228 szerinti szabványos BM)


• Kiosztás: 16 mm – 3/4" BM – 16 mm


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér műanyag elválasztógyűrű


• Rögzítés: hasított réz szorítógyűrűk hollandi anyákkal


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C fűtési csúcshőmérséklet)


• Alkalmazási közeg: hideg-meleg ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtés

Gyakran ismételt kérdések

Milyen tömítés szükséges a középső 3/4"-os belső menetre?

A középső belső menetes csatlakozásnál a becsavart fém külső menetet (KM) menettömítő zsinórral (pl. Loctite 55), teflonszalaggal vagy menettömítő pasztával és kenderkóccal kell megfelelően letömíteni. A hollandis csővégekre tilos külön tömítőanyagot tenni.

Szabad-e közvetlenül falba vagy aljzatbetonba vakolni a menetes T-idomot?

Nem, az épületgépészeti szabványok értelmében a mechanikus szorítógyűrűs (kulcsos) idomokat tilos elvakolni vagy közvetlenül betonba ágyazni. Kizárólag falon kívül, szerelőaknában, elfalazásokban vagy osztószekrényben építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok kellenek a szakszerű beépítéshez?

A cső merőleges vágásához műanyag csővágó olló, a perem kitágításához és sorjátlanításához kalibráló szerszám, az idomtest és a hollandik meghúzásához pedig két szabványos villáskulcs vagy állítható szerelőkulcs szükséges.

Mit jelent a megnevezésben szereplő BM jelölés?

A BM a belső menetet jelöli, vagyis a T-idom 90 fokos leágazása 3/4 colos menettel van ellátva belülről, így a szabványos 3/4 colos külső menetes (KM) szelepek, csapok és szerelvények közvetlenül beletekerhetők.

Alakítson ki menetes leágazást ötrétegű vezetékéből gyorsan, drága présszerszám nélkül – tegye a talicskába a 16–3/4" BM kulcsos T-idomot még ma!
