16-3/4" Csatlakozó idom KM ötrétegű kulcsos

16–3/4" KM csatlakozó idom ötrétegű kulcsos – szorítógyűrűs egyenes külső menetes fitting

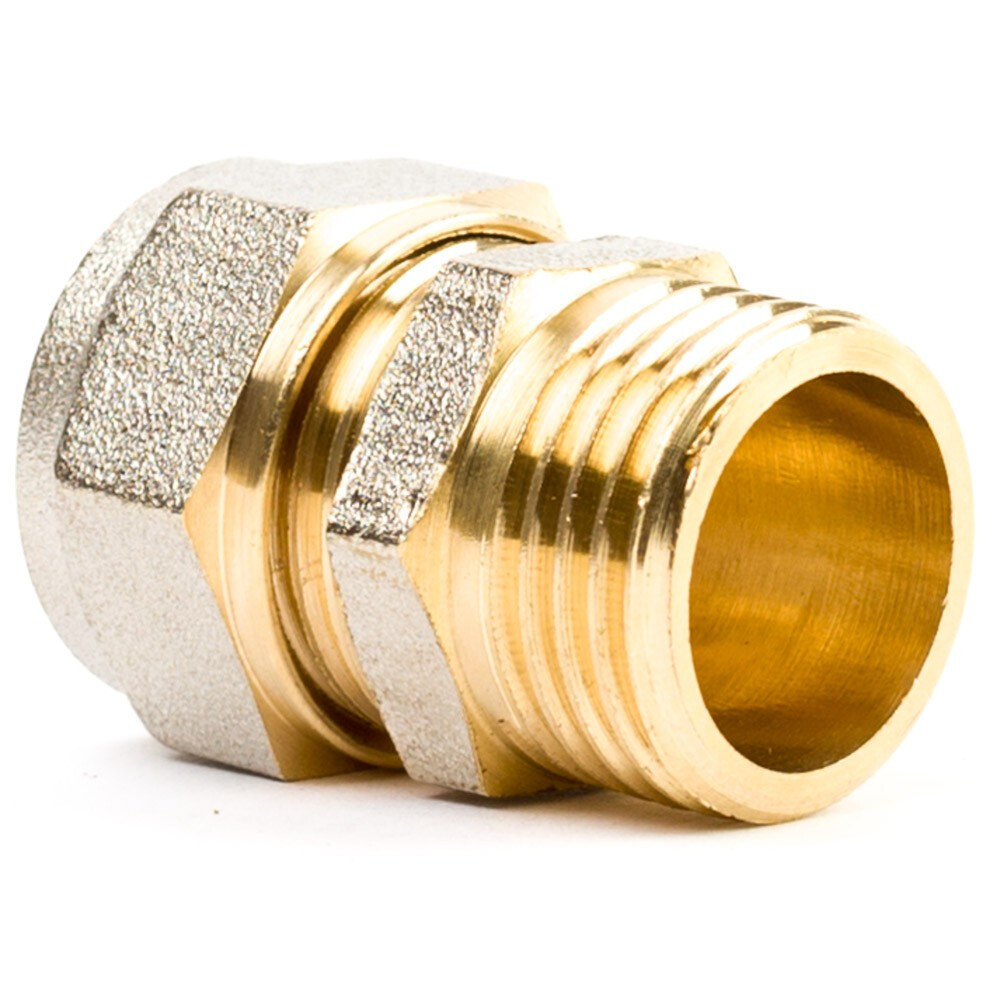

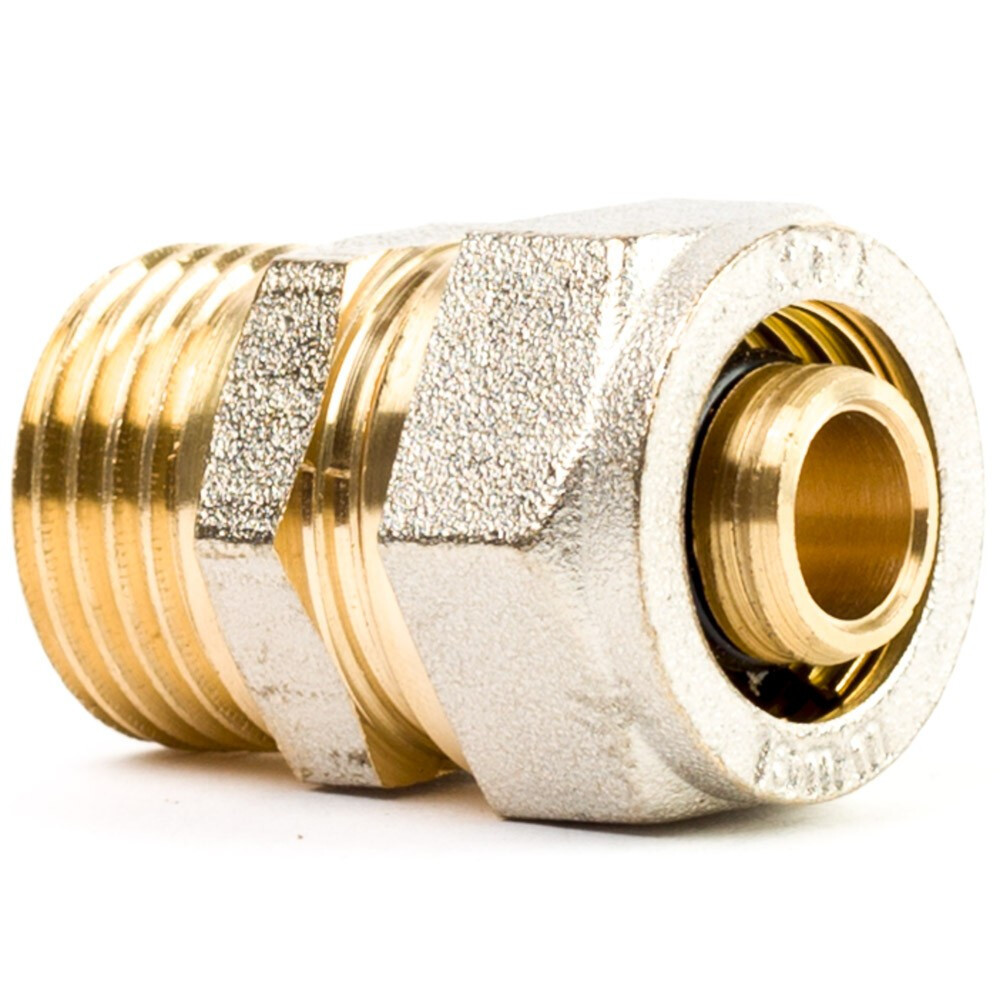

A 16 mm – 3/4" méretű, külső menetes (KM) egyenes ötrétegű kulcsos csatlakozó idom (más néven indítóidom vagy egyenes átmenet) melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűvel és sárgaréz roppantógyűrűvel. Kifejezetten a 16×2,0 mm-es alumíniumbetétes ötrétegű műanyag csövek és a 3/4 colos belső menettel (BM) rendelkező gépészeti elemek – elzárócsapok, szivattyúcsonkok, fűtési osztók, szűrők vagy egyéb menetes fittingek – egyenes vonalú, szivárgásmentes csatlakoztatására szolgál fűtési és ivóvízhálózatokban.

Miért előnyös a külső menetes kulcsos csatlakozó idom beépítése?

A présszerszámos rendszerekhez drága gép és egyedi préspofák kellenek, míg a hagyományos forrasztott vagy hegesztett kötések nem bonthatók. A kulcsos szorítógyűrűs csatlakozó egyszerű és rugalmas megoldást ad:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség százezres présszerszámra; mindössze két szabványos villáskulccsal vagy állítható csavarkulccsal percek alatt stabil, szivárgásmentes kötés hozható létre.


• Közvetlen méretátmenet (16 mm – 3/4" KM) – felesleges közcsavarok vagy szűkítő karmantyúk közbeiktatása nélkül alakít ki egyenes átmenetet a vékonyabb 16-os csővezeték és a 3/4"-os menetes szerelvény között.


• Belső fehér szigetelőgyűrű – a csatlakozócsap tövében található dielektromos műanyag gyűrű elválasztja a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidációt.


• Kettős EPDM O-gyűrűs tömítés – a csapon lévő rugalmas gumigyűrűk maximális vízzárást adnak a fűtési hőtágulás és a víznyomás lüktetése idején is.


• Kúpos sárgaréz roppantógyűrű – a hollandi meghúzásakor a hasított szorítógyűrű szilárdan rásimul a cső külső felületére, megakadályozva a csővezeték kicsúszását nagy nyomás alatt.


• Oldható és karbantartható kötés – a csőoldali hollandi anya meglazításával a vezeték szükség esetén bármikor szétszerelhető vagy újrapozicionálható.

Gyakorlati alkalmazási területek

Kifejezetten elterjedt fűtési osztó-gyűjtők 3/4"-os belső menetes kimeneteinek bekötésénél (ha az osztó nem eurokónuszos kialakítású), cirkó gázkazánok és villanybojlerek alatti 3/4"-os elzáró golyóscsapok és visszacsapó szelepek csatlakoztatására, keringető szivattyúk menetes hollandijaihoz, valamint háztartási vízlágyítók és vízszűrő poharak 3/4"-os csatlakozópontjainak egyenes bekötésére 16 mm-es ötrétegű vezetékkel.

Műszaki adatok

• Terméktípus: egyenes külső menetes csatlakozó idom (indítóidom / átmeneti fitting)


• Csőoldali méret: 16 mm-es külső átmérőjű ötrétegű csőhöz (16 × 2,0 mm)


• Menetméret: 3/4" külső menet (szabványos ISO 228 / DIN EN 10226 szerinti KM)


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér műanyag elválasztógyűrű


• Rögzítés: hasított réz szorítógyűrű hollandi anyával


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C csúcs)


• Alkalmazási közeg: hideg-meleg ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtés

Gyakran ismételt kérdések

Milyen tömítés szükséges a 3/4"-os külső menetes végre?

A 3/4"-os külső menetes részt a fogadó belső menetes idomba tekerés előtt menettömítő zsinórral (pl. Loctite 55), teflonszalaggal vagy menettömítő pasztával és kenderrel kell szakszerűen letömíteni. A hollandis, cső felőli oldalra tilos bármilyen külön tömítőanyagot tenni.

Szabad-e elvakolni vagy betonba önteni ezt a kulcsos csatlakozót?

Nem, a gépészeti előírások alapján a mechanikus szorítógyűrűs (kulcsos) idomokat nem szabad közvetlenül falba vagy aljzatbetonba ágyazni. Kizárólag falon kívül, elfalazásokban, gipszkarton szerelőnyílásokban vagy osztószekrényben építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok kellenek a szakszerű beépítéshez?

A cső tiszta vágásához műanyag csővágó olló, a perem kitágításához és sorjátlanításához kalibráló szerszám, az idomtest és a hollandi meghúzásához pedig két megfelelő méretű villáskulcs vagy állítható szerelőkulcs szükséges.

Mit jelent a KM jelölés a megnevezésben?

A KM a külső menetet jelöli, azaz az idom menetes fele kívülről rendelkezik 3/4 colos menettel, így közvetlenül beletekerhető bármilyen szabványos 3/4"-os belső menettel (BM) ellátott csapba, szelepbe vagy csőidomba.

Kösse össze ötrétegű vezetékét a menetes gépészeti szerelvényekkel gyorsan és présgép nélkül – tegye a talicskába a 16–3/4" KM kulcsos csatlakozó idomot még ma!
