26-1/2" Csatlakozó idom KM ötrétegű kulcsos

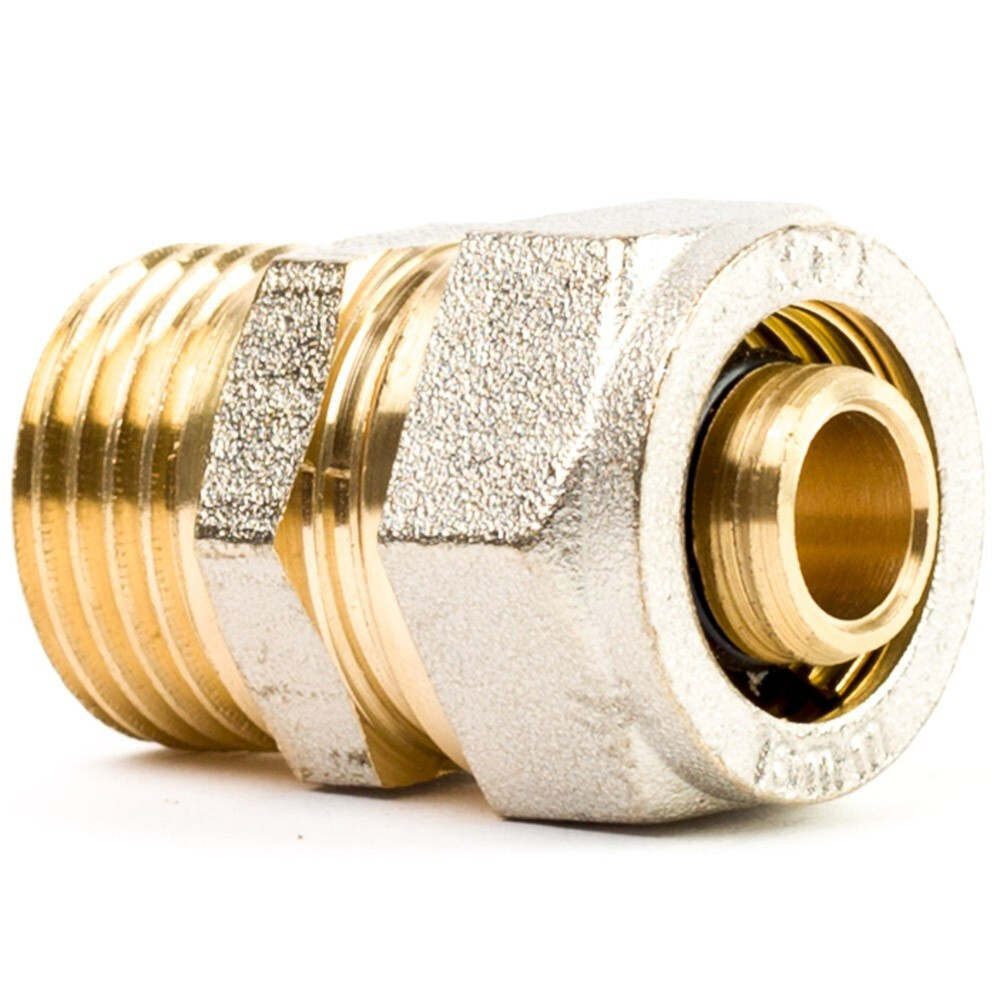

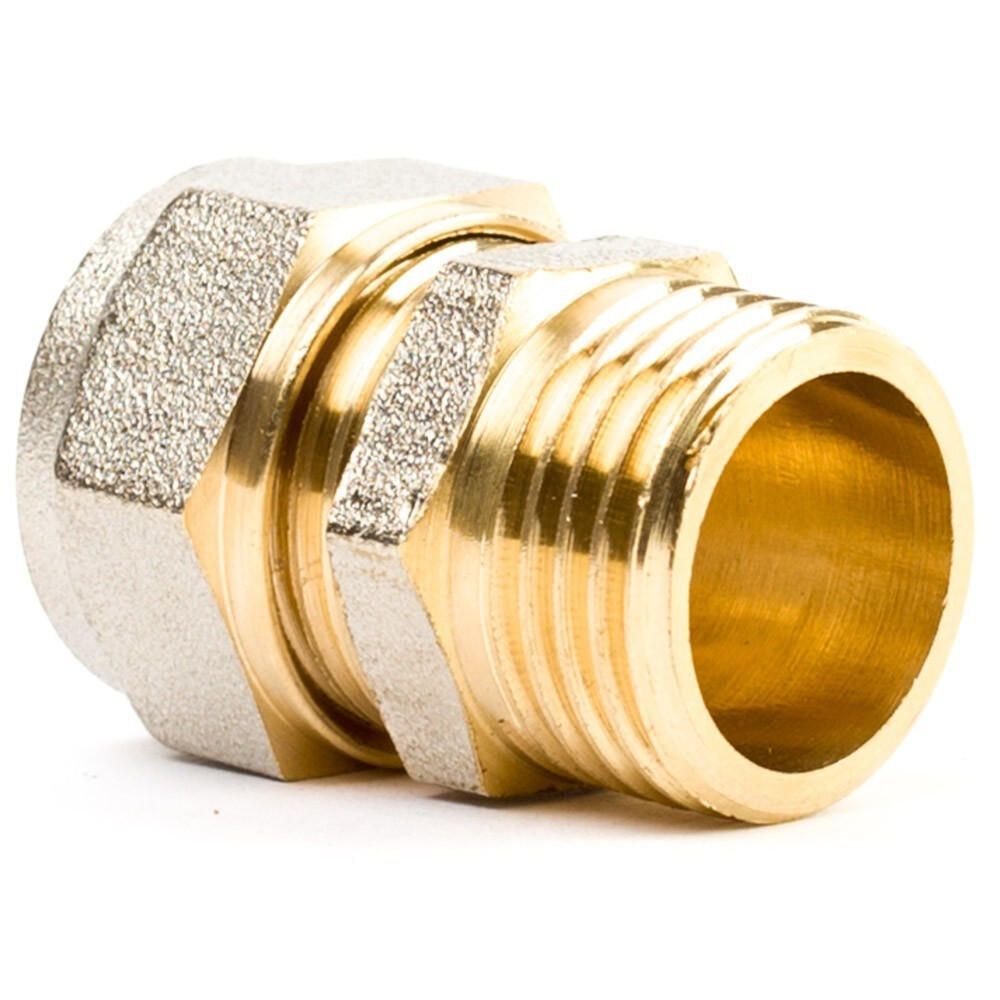

26–1/2" KM csatlakozó idom ötrétegű kulcsos – szorítógyűrűs egyenes külső menetes fitting

A 26 mm – 1/2" méretű, külső menetes (KM) egyenes ötrétegű kulcsos csatlakozó idom (egyenes indító és átmeneti fitting) melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűvel és sárgaréz roppantógyűrűvel. Kifejezetten a nagyobb kapacitású 26×3,0 mm-es alumíniumbetétes ötrétegű gerincvezetékek és a szabványos 1/2 colos belső menettel (BM) ellátott gépészeti szerelvények – elzárócsapok, biztonsági szelepek, szűrők vagy fűtési csatlakozók – egyenes vonalú, szivárgásmentes összekötésére szolgál fűtési és ivóvízhálózatokban.

Miért előnyös a 26–1/2" külső menetes kulcsos csatlakozó idom használata?

A 26 mm-es csőhálózatok présszerszámos szereléséhez nagyméretű, költséges gépre van szükség, a kötések pedig utólag nem bonthatók. A kulcsos szorítógyűrűs átmenet egyszerű, kézi erővel történő beépítést és azonnali méretváltást biztosít:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség drága gépre vagy préspofákra; két szabványos villáskulccsal vagy állítható szerelőkulccsal percek alatt szivárgásmentes, nagy teherbírású kötés alakítható ki.


• Közvetlen méretváltás (26 mm cső – 1/2" KM) – felesleges szűkítő közcsavarok vagy karmantyúk közbeiktatása nélkül kapcsolja össze a 26-os gerincet a kisebb 1/2 colos menettel bíró szerelvényekkel.


• Belső fehér szigetelőgyűrű – a csatlakozócsap tövében lévő dielektromos műanyag gyűrű elválasztja a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidáció kialakulását.


• Kettős EPDM O-gyűrűs tömítés – a csapon elhelyezett két rugalmas gumigyűrű biztosítja a tartós nyomás- és vízzárást a fűtési hőtágulás és a hálózati nyomásingadozások közben is.


• Kúpos sárgaréz roppantógyűrű – a hollandi meghúzásakor a hasított szorítógyűrű szilárdan rásimul a cső külső felületére, megakadályozva a vezeték kicsúszását nagy nyomás alatt.


• Oldható és bontható csatlakozás – a csőoldali hollandi anya meglazításával a vezeték szükség esetén bármikor szétszerelhető, ami szerelvénycserénél és karbantartáskor hatalmas előny.

Gyakorlati alkalmazási területek

Kifejezetten elterjedt fali gázkazánok, kazánházi elosztók, vízmelegítők és szivattyúcsoportok környékén, amikor a 26 mm-es fűtési vagy vízhálózati gerincvezetéket közvetlenül kell rácsatlakoztatni egy 1/2"-os belső menetes elzáró golyóscsapra, visszacsapó szelepre, fűtési feltöltőcsapra vagy automata légtelenítő egységre.

Műszaki adatok

• Terméktípus: egyenes külső menetes csatlakozó idom (indítóidom / átmeneti fitting)


• Csőoldali méret: 26 mm-es külső átmérőjű ötrétegű csőhöz (26 × 3,0 mm)


• Menetméret: 1/2" külső menet (szabványos ISO 228 szerinti KM)


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér műanyag elválasztógyűrű


• Rögzítés: hasított réz szorítógyűrű hollandi anyával


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C fűtési csúcshőmérséklet)


• Alkalmazási közeg: hideg-meleg ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtési gerinc

Gyakran ismételt kérdések

Milyen tömítés szükséges az 1/2"-os külső menetes végre?

A menetes részt a fogadó belső menetes szerelvénybe tekerés előtt menettömítő zsinórral (pl. Loctite 55), teflonszalaggal vagy kenderkóccal és tömítőpasztával kell megfelelően letömíteni. A hollandis csőoldalra viszont semmilyen tömítőanyagot nem szabad felvinni.

Szabad-e közvetlenül aljzatbetonba vagy falba vakolni a csatlakozó idomot?

Nem, az épületgépészeti szabványok értelmében a mechanikus szorítógyűrűs (kulcsos) idomokat nem szabad elvakolni vagy közvetlenül betonba ágyazni. Kizárólag falon kívül, szerelőaknában, elfalazásokban vagy osztószekrényben építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok kellenek a szakszerű beépítéshez?

A 26-os cső tiszta vágásához műanyag csővágó olló, a perem kitágításához és sorjátlanításához 26 mm-es kalibráló szerszám, az idomtest és a hollandi meghúzásához pedig két szabványos villáskulcs vagy állítható szerelőkulcs szükséges.

Mit jelent a KM jelölés a megnevezésben?

A KM a külső menetet jelöli, vagyis az idom menetes szára kívülről rendelkezik 1/2 colos menettel, így közvetlenül belehajtható a szabványos 1/2"-os belső menettel (BM) rendelkező csapokba, szelepekbe és egyéb fittingekbe.

Kösse össze 26-os ötrétegű vezetékét a menetes gépészeti szerelvényekkel gyorsan és présszerszám nélkül – tegye a talicskába a 26–1/2" KM kulcsos csatlakozó idomot még ma!
