20-20-16 T idom szűkített ötrétegű kulcsos

20–20–16 mm-es szűkített T-idom ötrétegű kulcsos – szorítógyűrűs réz elágazó fitting

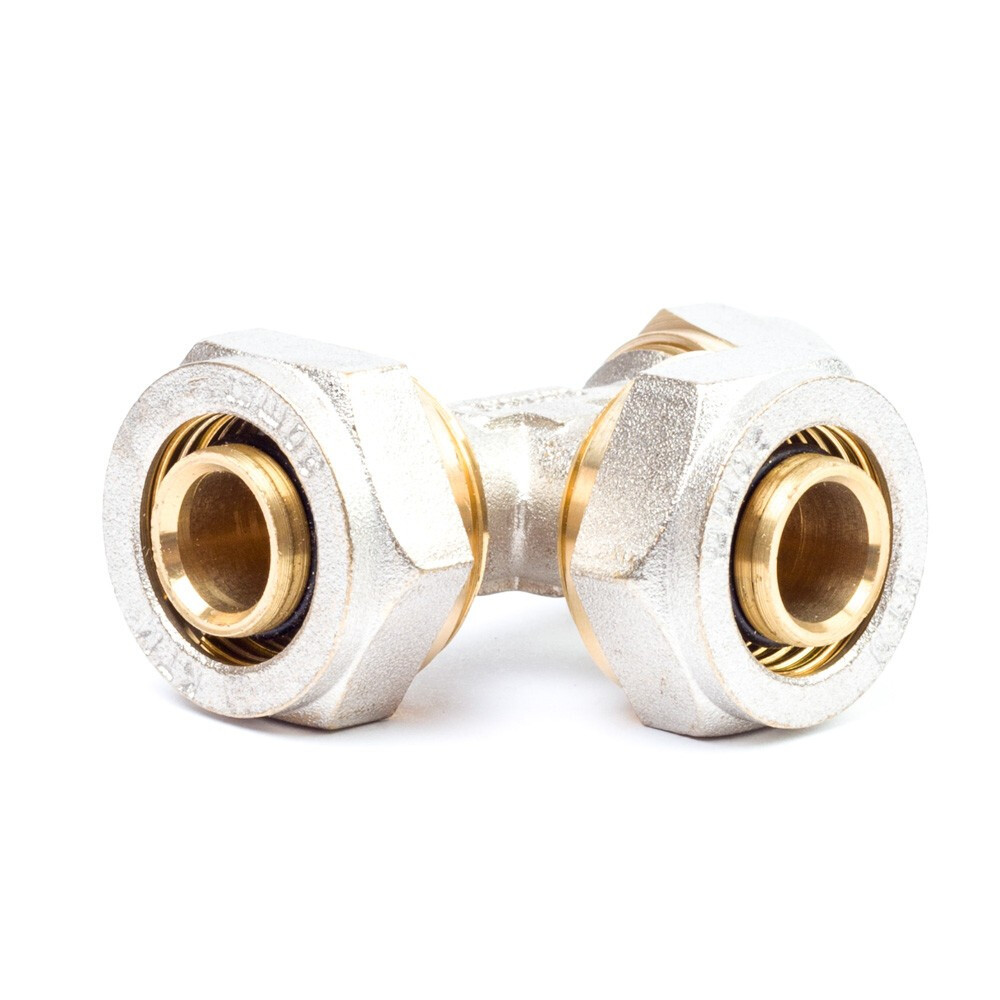

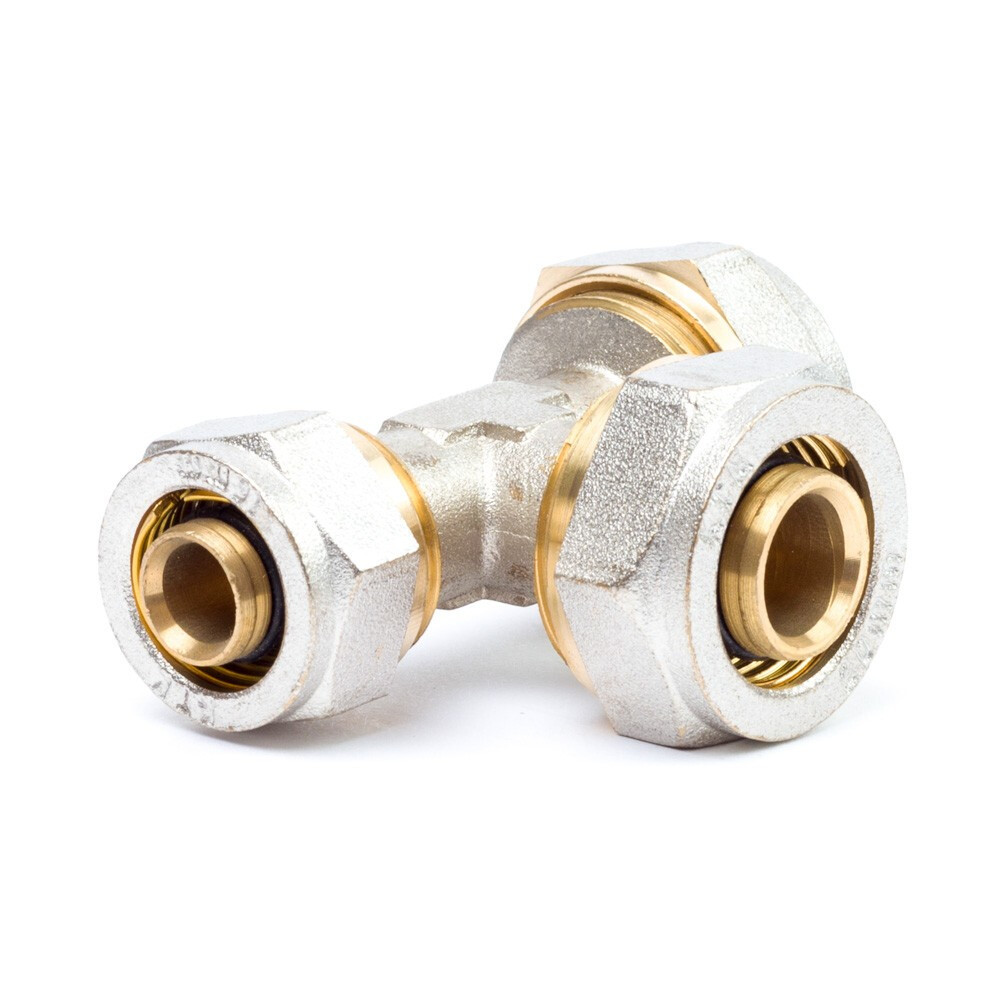

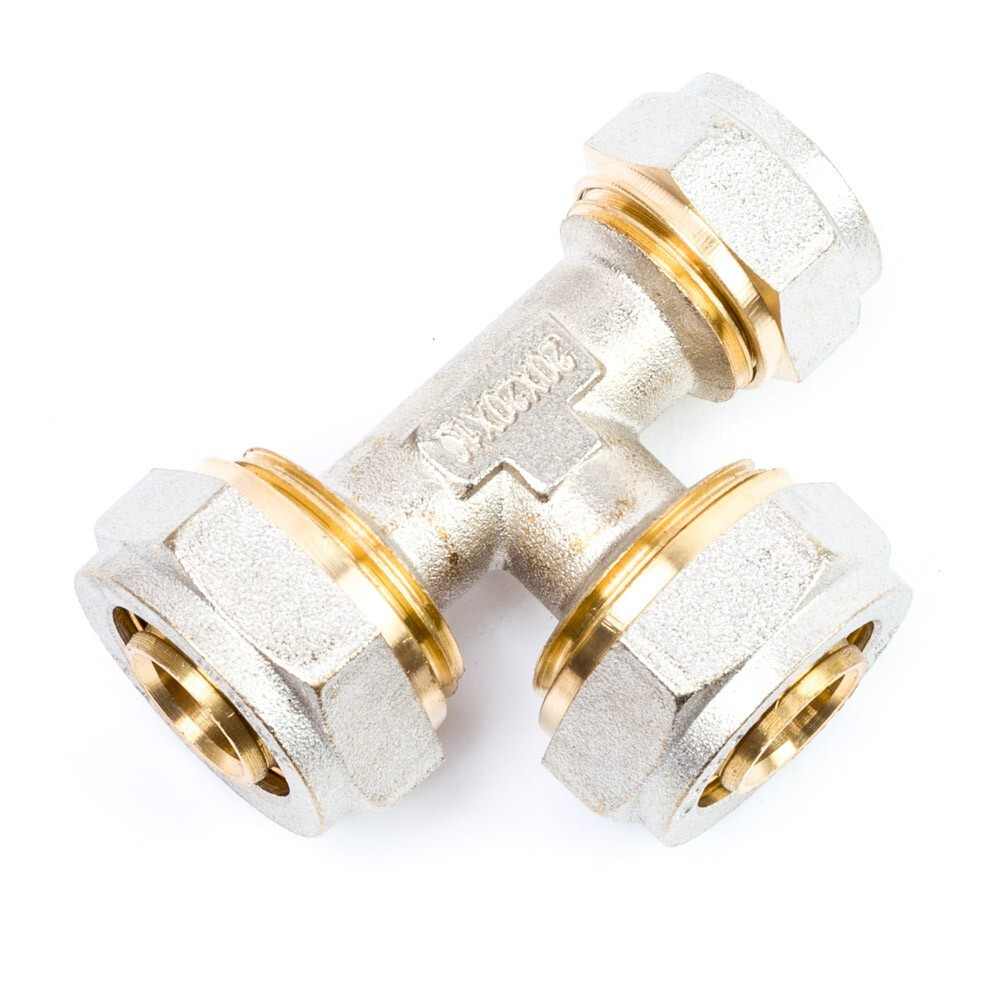

A 20–20–16 mm-es szűkített T-idom ötrétegű kulcsos kivitelben (szorítógyűrűs T-fitting) melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűkkel és sárgaréz roppantógyűrűkkel. Kifejezetten olyan csőhálózati csomópontok kialakítására szolgál, ahol a beérkező 20 mm-es gerincvezeték a 90 fokos leágazáson teljes keresztmetszettel, változatlanul 20 mm-es méretben kanyarodik tovább a főág felé, miközben az egyenes vonalban továbbhaladó ág 16 mm-re szűkül egy kisebb fogyasztó vagy fűtőtest ellátására.

Miért praktikus választás az aszimmetrikus 20–20–16 kulcsos T-idom?

A présgépes rendszerekhez drága célszerszám szükséges, és a kötések utólag nem bonthatók. A kulcsos szorítógyűrűs aszimmetrikus T-idom szerelése kézi szerszámokkal gyorsan és pontosan elvégezhető:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség drága présgépre; két szabványos villáskulccsal vagy állítható csavarkulccsal percek alatt szivárgásmentes, stabil kötés hozható létre.


• Valós 20–20–16-os kiosztás – a bejövő és a 90 fokos elágazás 20 mm-es kialakítása biztosítja a fő áramlási irány teljes vízhozamát, míg a tengelyirányban szűkített 16 mm-es vég felesleges külön toldó és szűkítő nélkül teszi lehetővé a méretváltást.


• Belső fehér szigetelőgyűrűk – a csatlakozócsapok tövében lévő műanyag gyűrűk elválasztják a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai korróziót.


• Kettős EPDM O-gyűrűs tömítés – a csapokon elhelyezett két-két rugalmas gumigyűrű biztosítja a tartós vízzárást a fűtési hőingadozások és a víznyomás lüktetése közben is.


• Kúpos sárgaréz roppantógyűrűk – a hollandi anyák meghúzásakor a hasított gyűrűk szilárdan rászorulnak a csövek külső palástjára, megakadályozva a cső kicsúszását nagy nyomás esetén.


• Oldható és javítható kialakítás – az idom a hollandi meglazításával szükség esetén szétszerelhető vagy igazítható, ami hozzáférhető helyeken és felújításoknál nagy biztonságot nyújt.

Gyakorlati alkalmazási területek

Kiválóan alkalmazható olyan fűtési és használati melegvíz csomópontoknál, ahol a gerincvezeték a helyiség sarkában 90 fokban kanyarodva halad tovább a következő osztó vagy nagyobb radiátor felé (20 mm-es méretben), miközben az egyenes vonal folytatásaként egy helyi leágazás indul egyetlen 16 mm-es csővel szerelt fali kiálláshoz vagy termosztatikus szelephez.

Műszaki adatok

• Terméktípus: aszimmetrikus szűkített T-idom (T-fitting)


• Méretjelölés (testen sajtolva): 20 × 20 × 16 mm


• Bejövő egyenes ág mérete: 20 × 2,0 mm


• Leágazó ág mérete (90°): 20 × 2,0 mm


• Szűkített egyenes továbbhaladó ág: 16 × 2,0 mm


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér szigetelőgyűrű


• Rögzítés: hasított réz szorítógyűrűk hollandi anyákkal


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C csúcs)


• Alkalmazási közeg: ivóvíz, használati melegvíz, zárt radiátoros fűtés

Gyakran ismételt kérdések

Pontosan melyik ág a 16 mm-es ezen a T-idomon?

A testen lévő 20×20×16 jelölésnek megfelelően a bejövő egyenes csatlakozó és a 90 fokos derékszögű elágazás 20 mm-es méretű, a harmadik, egyenes vonalban továbbmenő vég pedig a szűkített 16 mm-es ág.

Miben különbözik ez a 20-16-20 T-idomtól?

A klasszikus 20-16-20 T-idomnál a két egyenes vég a 20 mm-es és a derékszögű leágazás a 16-os. A 20-20-16 modellnél viszont a kanyarodó ág marad 20 mm-es, így a sarokponton a gerinc el tud fordulni anélkül, hogy lecsökkenne a keresztmetszete.

Szabad-e betonba vagy falba vakolni ezt a kulcsos idomot?

Nem, az épületgépészeti előírások alapján a mechanikus szorítógyűrűs (kulcsos) fittingeket tilos közvetlenül betonba ágyazni vagy elvakolni. Kizárólag falon kívül, elfalazásokban, gipszkarton mögötti szerelőnyílásban vagy osztószekrényben szabad beépíteni, ahol hozzáférhető marad.

Milyen szerszám szükséges a felszereléshez?

A cső merőleges vágásához műanyag csővágó olló, a perem kalibrálásához és sorjátlanításához kalibráló szerszám, a hollandik meghúzásához pedig mindössze két megfelelő méretű villáskulcs kell.
