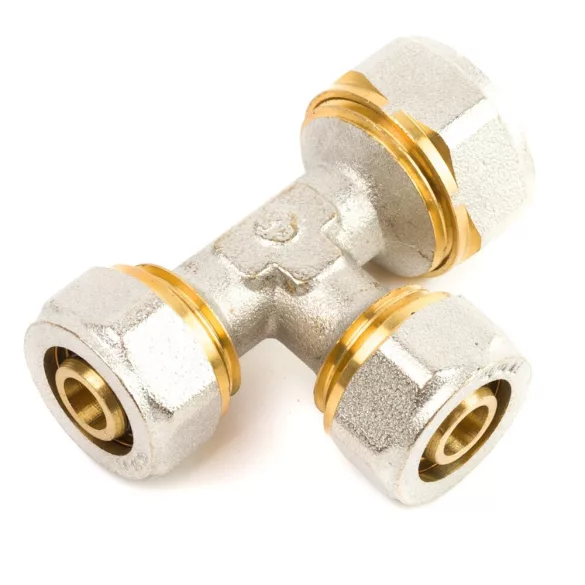

20-16-16 T idom szűkített ötrétegű kulcsos

20–16–16 mm-es szűkített T-idom ötrétegű kulcsos – szorítógyűrűs réz elágazó fitting

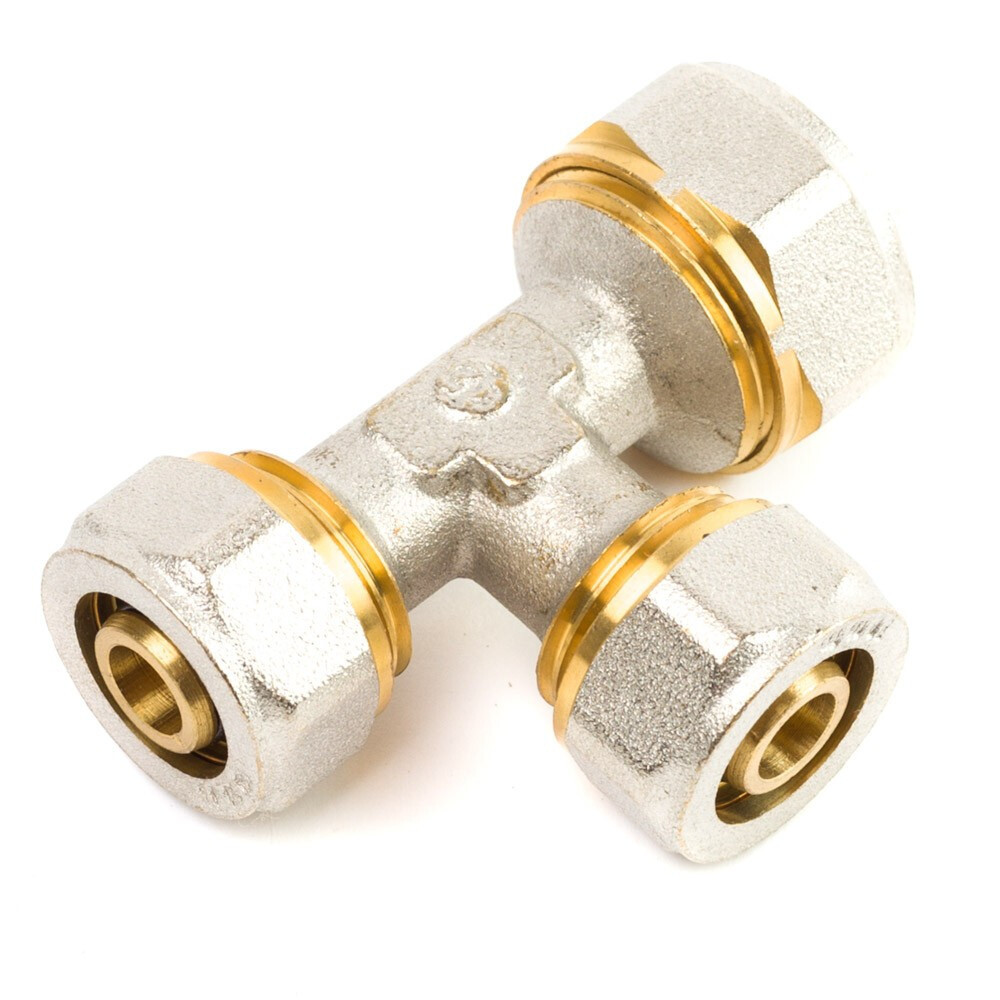

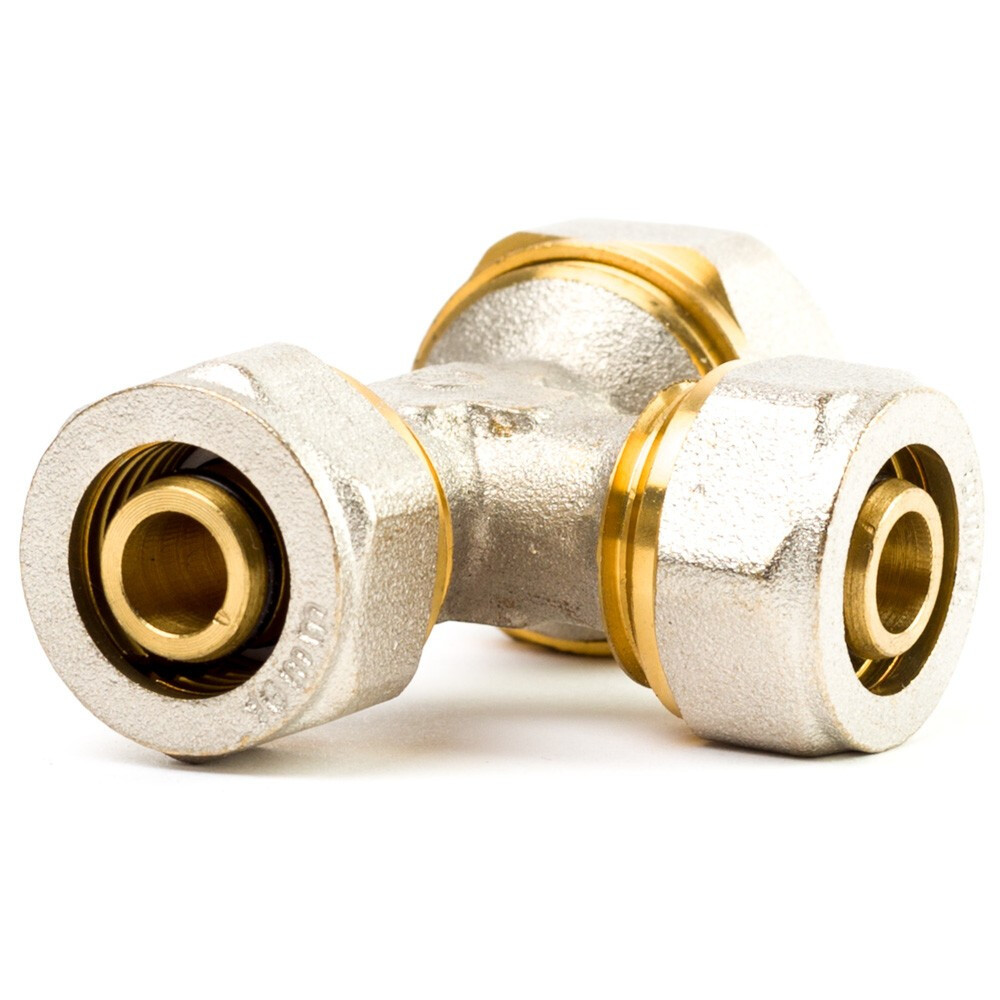

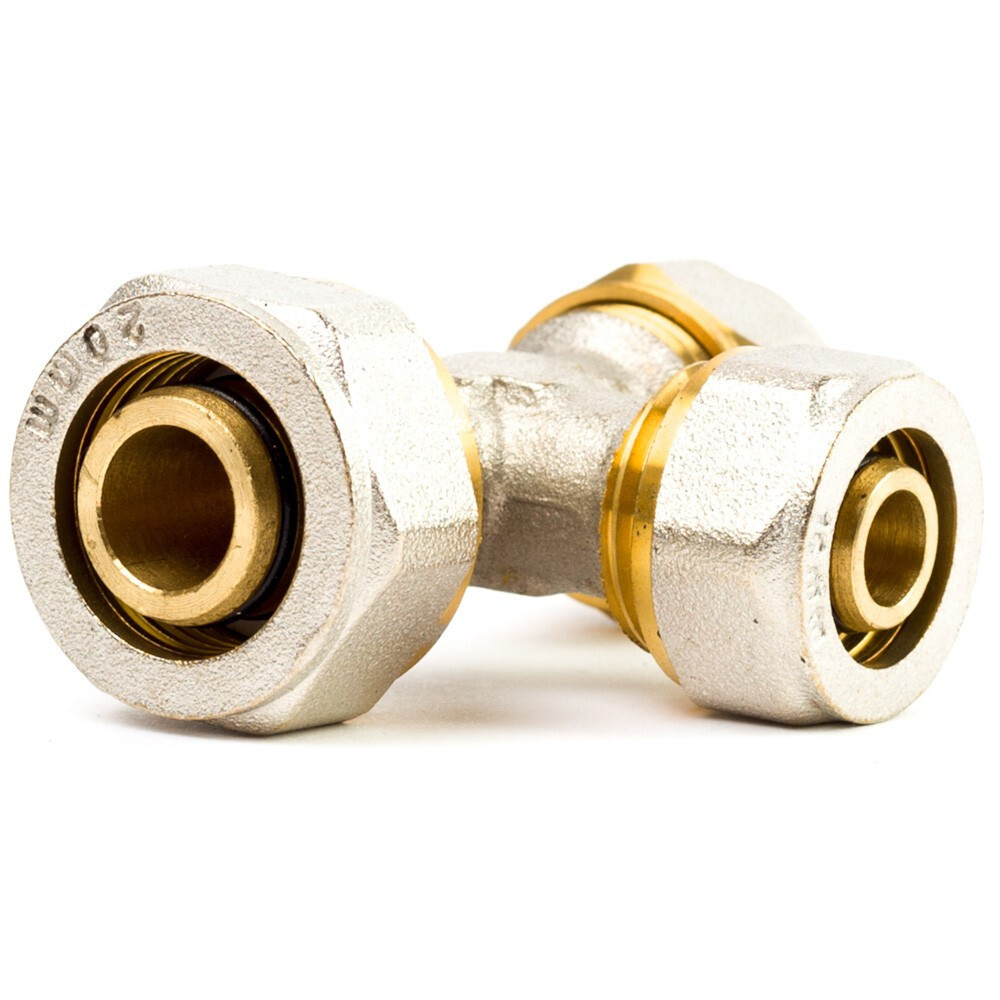

A 20–16–16 mm-es szűkített T-idom ötrétegű kulcsos kivitelben (szorítógyűrűs T-fitting) melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűkkel és sárgaréz roppantógyűrűkkel. Kifejezetten olyan csőhálózati elosztópontok kialakítására szolgál, ahol a beérkező 20×2,0 mm-es fő gerincvezeték egyetlen idommal két darab vékonyabb, 16×2,0 mm-es ágra válik szét: az egyik 16-os ág egyenes vonalban halad tovább, míg a másik 16-os ág 90 fokos derékszögben ágazik le egy-egy fűtőtest vagy vízvételi hely felé.

Miért hatékony megoldás a 20–16–16-os szűkített T-idom beépítése?

A présgépes rendszerekhez drága célszerszámra és pofákra van szükség, a kötések pedig utólag nem bonthatók. A kulcsos szorítógyűrűs aszimmetrikus T-idom kézi szerszámokkal gyorsan és rugalmasan szerelhető:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség százezres présszerszámra; mindössze két szabványos villáskulccsal vagy állítható szerelőkulccsal percek alatt szivárgásmentes, stabil csomópont hozható létre.


• Kettős szűkítés egyetlen idomban (20 mm-ről 2×16 mm-re) – a 20-as főág közvetlenül két 16-os vezetékre oszlik el felesleges közbenső toldók, szűkítők és extra forrasztási pontok nélkül.


• Belső fehér szigetelőgyűrűk – a csatlakozócsapok tövében elhelyezett dielektromos műanyag gyűrűk elválasztják a csövek belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai korróziót.


• Kettős EPDM O-gyűrűs tömítés – a csapokon lévő két-két rugalmas gumigyűrű maximális vízzárást ad a fűtési hőtágulás és a víznyomás lüktetése idején is.


• Kúpos sárgaréz roppantógyűrűk – a hollandi anyák meghúzásakor a hasított szorítógyűrűk szilárdan rászorulnak a csövek külső palástjára, megakadályozva a csővezeték kicsúszását nagy nyomás alatt.


• Oldható és javítható kialakítás – az idom a hollandi meglazításával szükség esetén bármikor szétszerelhető vagy módosítható, ami hozzáférhető helyeken és felújításkor kiemelkedő előny.

Gyakorlati alkalmazási területek

Kifejezetten elterjedt fűtési és használati hideg-meleg vizes rendszerek végpontjain vagy helyiségen belüli elosztásánál: például amikor a 20 mm-es fő fűtési gerinc beérkezik a szobába, és ebből a T-idomból kiindulva az egyik 16-os ág a helyiség első radiátorához kanyarodik le, míg a másik 16-os ág egyenes vonalban fut tovább a második fűtőtesthez vagy a szomszédos fürdőszoba felé.

Műszaki adatok

• Terméktípus: aszimmetrikus szűkített T-idom (T-fitting)


• Bejövő főág mérete: 20 mm (20 × 2,0 mm ötrétegű csőhöz)


• Egyenes továbbhaladó ág mérete: 16 mm (16 × 2,0 mm ötrétegű csőhöz)


• Leágazó ág mérete (90°): 16 mm (16 × 2,0 mm ötrétegű csőhöz)


• Kiosztás: 20 mm – 16 mm – 16 mm


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér műanyag elválasztógyűrű


• Rögzítés: hasított réz szorítógyűrűk hollandi anyákkal


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C fűtési csúcs)


• Alkalmazási közeg: hideg-meleg ivóvíz, használati melegvíz, zárt radiátoros központi fűtés

Gyakran ismételt kérdések

Hogyan oszlanak el a méretek a 20-16-16 T-idomon?

Az idom egyenes főtengelyének egyik vége a 20 mm-es bejövő csatlakozó, a vele szemben lévő egyenes folytatás a szűkített 16 mm-es vég, és a középső, 90 fokos derékszögű leágazás szintén 16 mm-es méretű.

Miben különbözik ez a 20-16-20 T-idomtól?

A 20-16-20 T-idomnál a két egyenes átmenő vég 20 mm-es (a gerinc 20-as méretben halad tovább), és csak a derékszögű leágazás 16-os. A 20-16-16 idomnál viszont a gerinc nem megy tovább 20-as méretben, hanem mindkét kimenő ág 16 mm-re szűkül le.

Szabad-e közvetlenül aljzatbetonba vagy falba vakolni a kulcsos T-idomot?

Nem, az épületgépészeti szabványok értelmében a mechanikus szorítógyűrűs (kulcsos) idomokat nem szabad elvakolni vagy közvetlenül betonba ágyazni. Kizárólag falon kívül, szerelőaknában, elfalazásokban vagy osztószekrényben építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok kellenek a szakszerű beépítéshez?

A csövek merőleges vágásához műanyag csővágó olló, a peremek kitágításához és sorjátlanításához 20-as és 16-os kalibráló szerszám, az idomtest és a hollandik meghúzásához pedig mindössze két villáskulcs vagy állítható szerelőkulcs szükséges.

Ossza el 20 mm-es gerincvezetékét két 16-os ágra gyorsan, külön présgép nélkül tartós rézidommal – tegye a talicskába a 20–16–16-os kulcsos szűkített T-idomot még ma!
