26-20-26 T idom szűkített ötrétegű kulcsos

26-20-26 mm-es szűkített kulcsos T-idom ötrétegű csőhöz

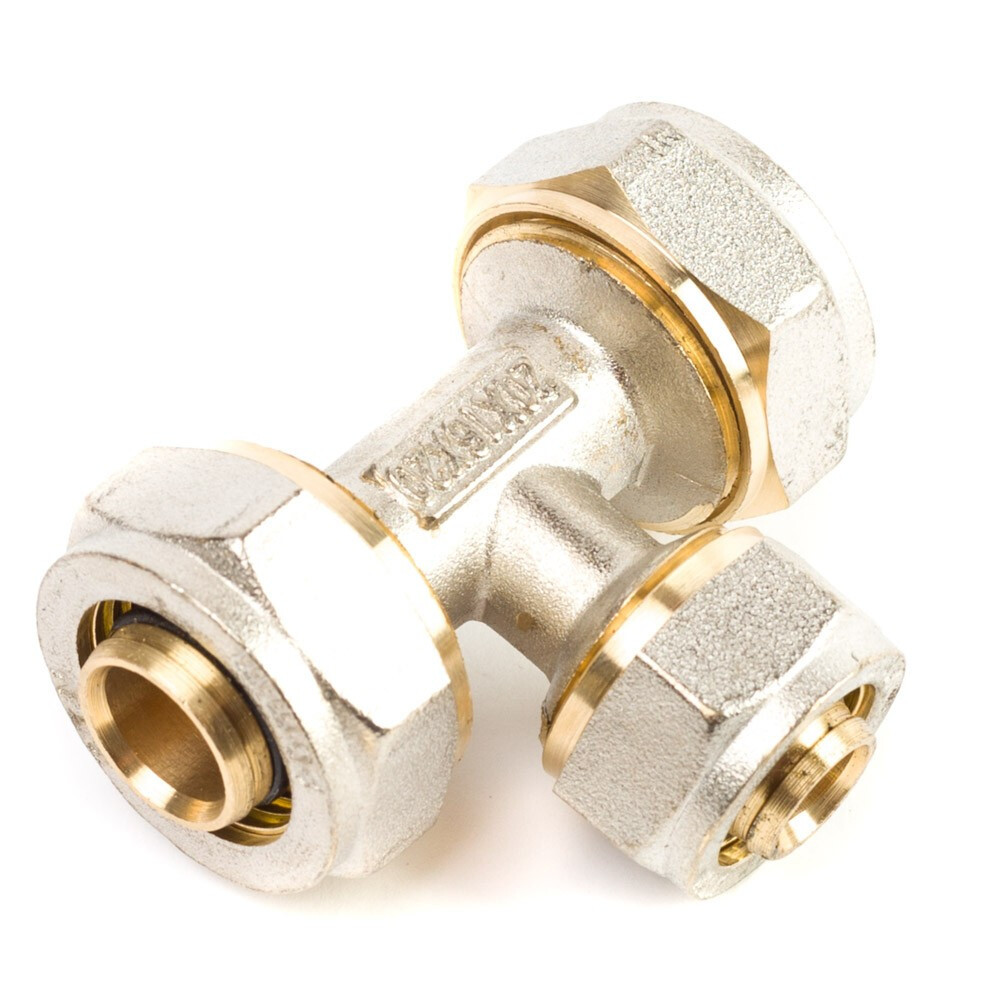

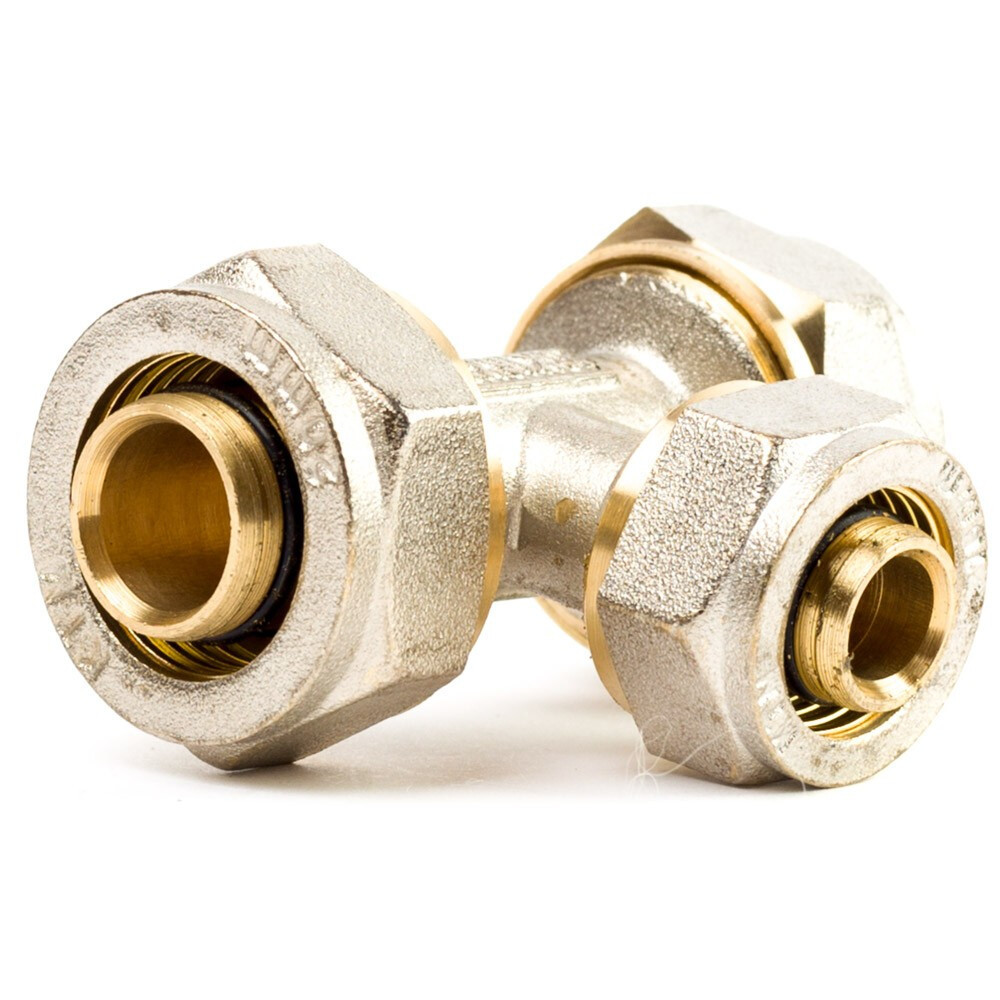

A 26-20-26 mm-es szűkített kulcsos T-idom sárgaréz alapanyagú szorítógyűrűs csatlakozó, amellyel 26 mm-es ötrétegű gerincvezetékről ágaztathat le 20 mm-es mellékágat drága présszerszám nélkül. Kialakítása révén ideális választás fűtési rendszerek, radiátorkörök, osztó-gyűjtők és használati hideg-meleg vizes hálózatok megbízható kiépítéséhez és utólagos átalakításához.

Szűkített leágazás kialakítása gerincvezetékekhez

A szűkített T-idom geometriája (26 mm átmenő főág és 20 mm leágazás) feleslegessé teszi külön szűkítők beépítését, meggyorsítva a szerelést. A 20 mm-es ág ideális térfogatáramot nyújt egy különálló fűtőtesthez vagy fürdőszobai ághoz.

Kulcsos szorítógyűrűs technológia présszerszám nélkül

A kulcsos idomok legnagyobb gyakorlati előnye, hogy szerelésükhöz nincs szükség költséges présgépre és présfejekre: a rögzítés egyszerű villáskulccsal vagy vízpumpafogóval szakszerűen elvégezhető. A masszív sárgaréz test csatlakozónként kettős EPDM O-gyűrűvel és dielektromos elválasztó gyűrűvel van ellátva, amely megakadályozza a cső alumínium rétege és a sárgaréz közötti elektrokémiai korróziót. A kötés oldható, így a rendszer szükség esetén bontható vagy átalakítható.

Műszaki adatok

• Csatlakozási méretek: 26 mm × 20 mm × 26 mm (szűkített középső leágazás)


• Kötéstípus: kulcsos (szorítógyűrűs / roppantógyűrűs) mechanikus csatlakozás


• Alapanyag: ivóvízbiztos CW617N sárgaréz ötvözet


• Tömítés: csonkonként kettős EPDM gumigyűrű + teflon dielektromos szigetelőgyűrű


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (fűtési és használati melegvízhez egyaránt)


• Kompatibilitás: szabványos 26×3,0 mm és 20×2,0 mm méretű ötrétegű csövekhez (Henco, Unidelta, Pipelife, Wavin stb.)


• Beépítési megkötés: hozzáférhető, falon kívüli helyekre, aknákba, padlócsatornába (vakolat alá présidom javasolt)

Szakszerű szerelési lépések a cseppmentes kötéshez

A csövet vágja derékszögben csővágó ollóval, majd kalibrálóval sorjázza le a belső élt a tömítőgyűrűk védelméért. Húzza fel az anyát és a roppantógyűrűt a csőre, tolja a csövet ütközésig a csonkra, majd villáskulccsal húzza meg az anyát.

Kapcsolódó vízszerelési anyagok és idomok

A VasMuszakiBolt.hu webáruházban a vízszereléshez szükséges teljes cső- és idomválasztékot megtalálja egy helyen. A szakszerű munkához szerezzen be csővágó ollót és kalibrálót, válasszon minőségi ötrétegű csöveinkből, falba süllyesztett szerelésekhez pedig tekintse át préselhető (press) fittingjeink kínálatát.

Raktárkészlet és kiszállítás

A termék adatlapján a zöld pipa ikon fölé húzva a kurzort bármikor ellenőrizheti az elérhető raktárkészletet. Megrendelését kérheti kényelmes házhoz szállítással vagy telephelyi személyes átvétellel. Személyes átvételnél kérjük, minden esetben várja meg a visszaigazoló e-mailt a csomag összekészítéséről. Szakmai kérdésekben ügyfélszolgálatunk munkanapokon 8 és 16 óra között készséggel áll rendelkezésére.

Gyakran ismételt kérdések

Mit jelent a 26-20-26 méretjelölés a T-idomnál?

A jelölés a csatlakozási átmérőket határozza meg: a két egymással szemben futó egyenes főág 26 mm-es ötrétegű csövet fogad, míg a középső, merőlegesen leágazó csonk 20 mm-es átmérőjű. Ez teszi lehetővé a gerincvezeték leágaztatását külön szűkítő nélkül.

Milyen szerszámok szükségesek a kulcsos idom szereléséhez?

A rögzítéshez csupán két megfelelő méretű villáskulcsra vagy vízpumpafogóra van szükség az anyák meghúzásához. A csövek előkészítéséhez elengedhetetlen a csővágó olló és a kalibráló szerszám, amely megvédi az O-gyűrűket a becsípődéstől és vágástól.

Beépíthető-e a kulcsos idom vakolat alá vagy betonba?

Nem, a szorítógyűrűs kulcsos idomok oldható kötésnek számítanak, ezért csak hozzáférhető helyeken (falon kívül, gépészeti aknában, gipszkarton fal mögött vagy padlócsatornában) alkalmazhatók. Monolit betonba vagy közvetlen vakolat alá présidomokat (press fitting) kell beépíteni.

Bármilyen márkájú ötrétegű csőhöz illeszkedik ez az idom?

Igen, minden szabványos méretezésű (26×3,0 mm és 20×2,0 mm falvastagságú) PEX-Al-PEX és PERT-Al-PERT ötrétegű csővel (például Henco, Unidelta, Pipelife, Wavin) teljes mértékben kompatibilis.
