20-16 toldó szűkített ötrétegű kulcsos

20–16 mm-es szűkítő ötrétegű kulcsos idom – szorítógyűrűs egyenes toldó csatlakozó

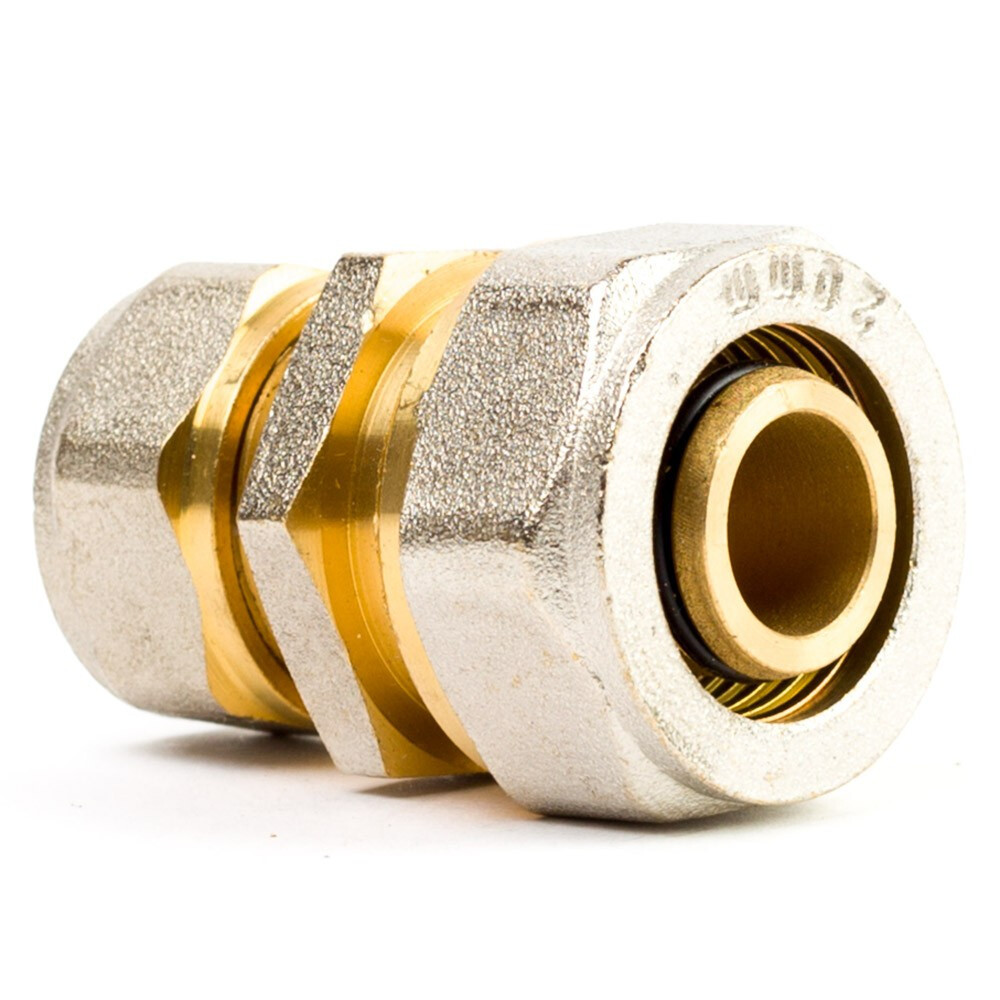

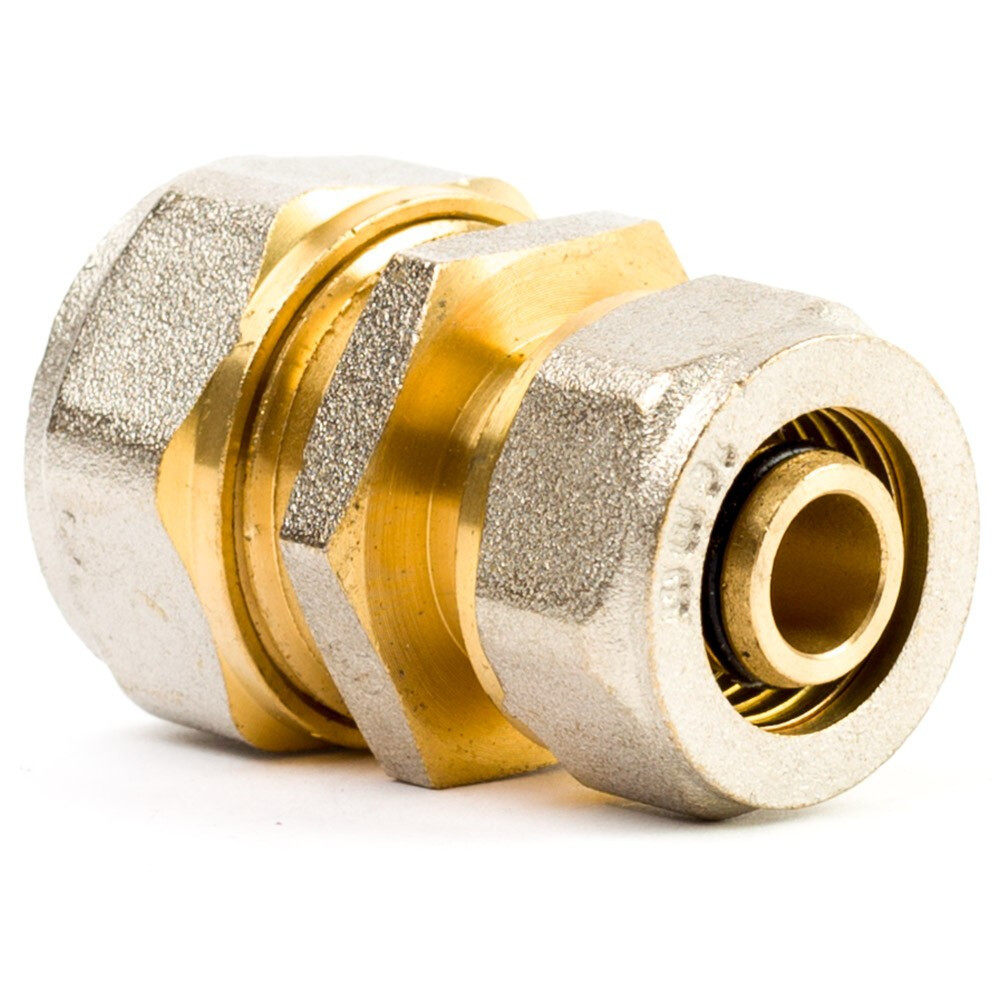

A 20–16 mm-es egyenes szűkítő ötrétegű kulcsos idom (szorítógyűrűs toldó fitting) masszív, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűvel és sárgaréz roppantógyűrűkkel. Kifejezetten a 20×2 mm-es és a 16×2 mm-es alumíniumbetétes ötrétegű műanyag csövek közvetlen, egyenes vonalú összekötésére és átmérőváltására szolgál fűtési rendszerekben, valamint hideg-meleg használati ivóvízhálózatokban.

Miért praktikus választás a kulcsos szűkítő idom az épületgépészetben?

A professzionális présgépes (PRESS) rendszerekhez drága célszerszám szükséges, és a kötések utólag nem bonthatók. A kulcsos szorítógyűrűs szűkítő idom gyors, kézi és biztonságos megoldást nyújt:

• Külön présgép nélküli beépítés – a szereléshez nincs szükség százezres présgépre vagy speciális pofákra; két szabványos villáskulccsal vagy állítható csavarkulccsal percek alatt szivárgásmentes kötés hozható létre.


• Oldható és utólag igazítható kötés – a szorítóanya meglazításával az idom szükség esetén szétszerelhető, módosítható vagy átalakítható, ami hozzáférhető helyeken és felújításkor hatalmas előny.


• Belső fehér szigetelőgyűrű – a csatlakozó tövében elhelyezett műanyag gyűrű elválasztja a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidációt és növelve a csatlakozás élettartamát.


• Kettős EPDM O-gyűrűs tömítés – a csatlakozócsapokon elhelyezett rugalmas gumigyűrűk maximális vízzárást adnak a fűtési hőtágulás és a hálózati nyomásingadozások idején is.


• Kúpos sárgaréz roppantógyűrű – a hollandi meghúzásakor a cső külső falára rásimuló hasított szorítógyűrű szilárdan rögzíti a csövet, megelőzve annak kicsúszását a nyomás hatására.

Gyakorlati alkalmazási területek

A 20-ról 16 mm-re történő méretváltás a leggyakoribb szűkítési lépcső az épületgépészetben. Kifejezetten ideális, amikor a 20 mm-es osztó-gyűjtő vagy gerincvezeték leágazik egyetlen radiátorhoz vagy mosdócsaptelephez, ahol a szűkebb fali kiálláshoz már a vékonyabb és könnyebben hajlítható 16 mm-es cső csatlakozik.

Műszaki adatok

• Terméktípus: egyenes szűkített toldó idom (szűkítő fitting)


• Csatlakozási méretek: 20 mm – 16 mm (ötrétegű cső külső átmérőkhöz)


• Kompatibilis csőméretek: 20 × 2,0 mm és 16 × 2,0 mm alubetétes csövek


• Csatlakozási technológia: kulcsos / szorítógyűrűs mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér műanyag elválasztógyűrű


• Rögzítőelem: hasított sárgaréz szorítógyűrű (roppantógyűrű) hollandi anyával


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (fűtési rendszerekben rövid ideig 110 °C csúcs)


• Alkalmazási közeg: ivóvíz, használati melegvíz, zárt radiátoros fűtés, padlófűtés

Gyakran ismételt kérdések

Szabad-e a kulcsos szűkítő idomot betonba vagy falba vakolni?

Nem, az épületgépészeti szabványok szerint a mechanikus szorítógyűrűs (kulcsos) kötéseket tilos közvetlenül betonba ágyazni vagy elvakolni. Falon kívüli szakaszokon, falon kívül futó csatornákban, osztószekrényekben vagy szerelőaknában szabad használni, ahol hozzáférhető marad.

Milyen szerszámok kellenek a szakszerű szereléshez?

A cső vágásához műanyag csővágó olló, a peremezéshez kalibráló és sorjátlanító szerszám, az idom meghúzásához pedig mindössze két megfelelő méretű villáskulcs vagy állítható szerelőkulcs szükséges.

Miért nélkülözhetetlen a kalibráló szerszám használata az idom felhelyezése előtt?

A vágás során a csővég enyhén oválissá válik és sorjás maradhat. A kalibráló visszaállítja a tökéletesen kerek formát, és leélezi a cső belső peremét, így a cső rátolásakor nem vágja el és nem mozdítja el a rézcsapon lévő O-gyűrűket.

Szükséges teflonszalag vagy kender a menetre?

Nem, semmilyen menettömítő nem kell a hollandi alá! A vízzárást a csapokon lévő O-gyűrűk, a mechanikai rögzítést pedig a hasított roppantógyűrű biztosítja az anya meghúzásakor.

Kösse össze és szűkítse le ötrétegű csővezetékeit gyorsan, drága présgép nélkül tartós sárgaréz idommal – tegye a talicskába a 20–16 mm-es kulcsos szűkítőt még ma!
