26-20 toldó szűkített ötrétegű kulcsos

26–20 mm-es szűkítő ötrétegű kulcsos idom – szorítógyűrűs egyenes toldó csatlakozó

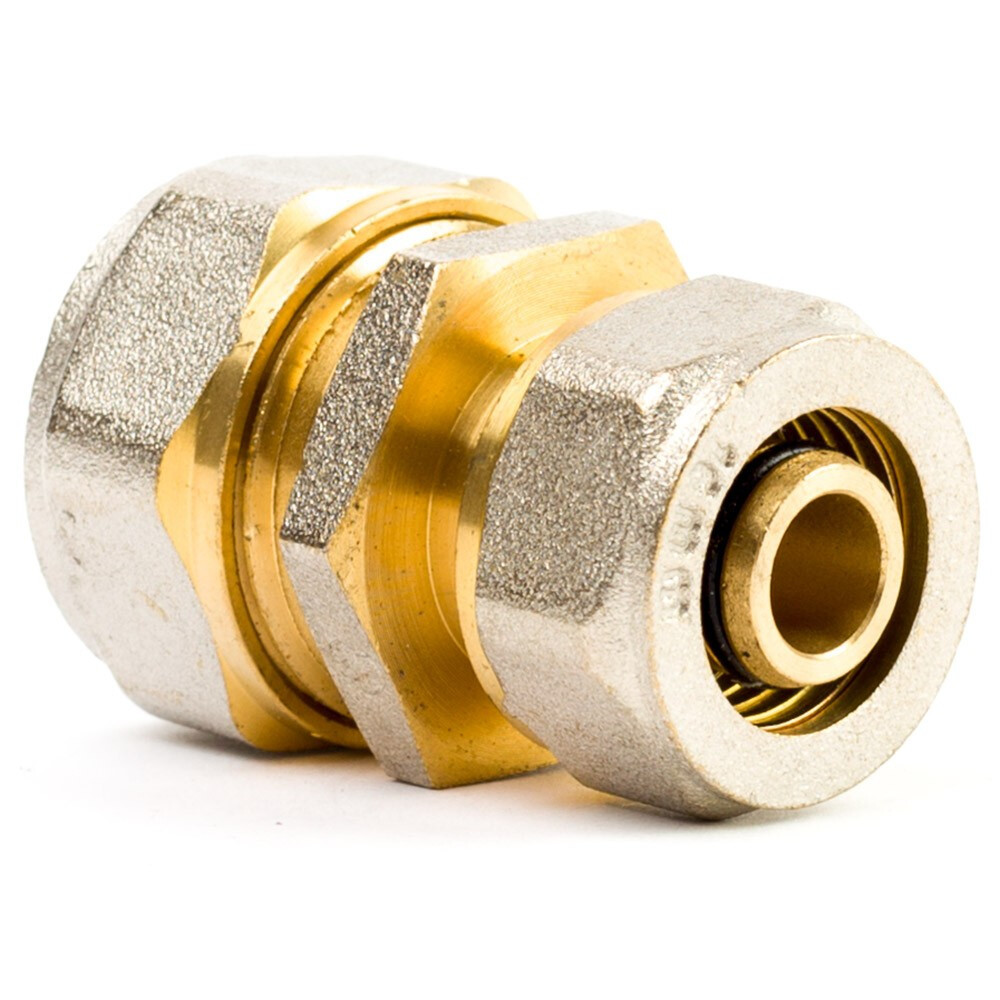

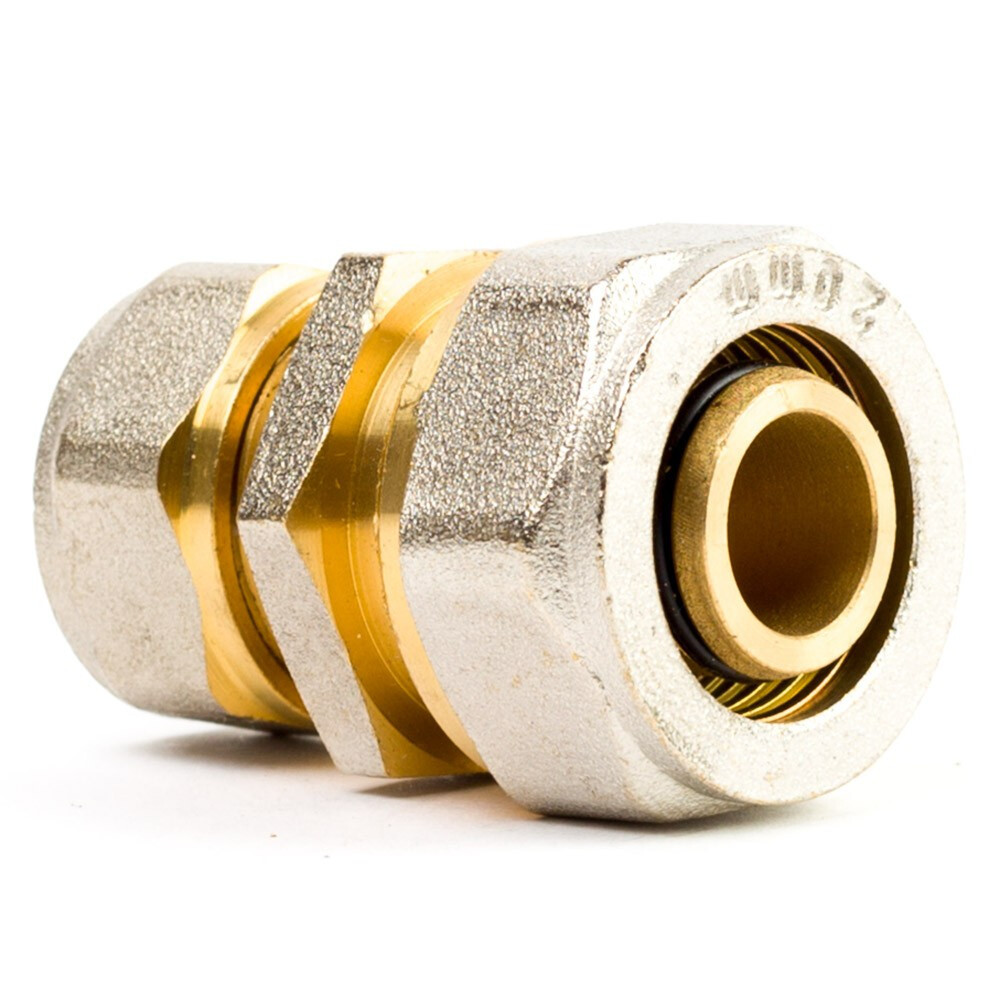

A 26–20 mm-es egyenes szűkítő ötrétegű kulcsos idom (szorítógyűrűs toldó fitting) melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűkkel és sárgaréz roppantógyűrűkkel. Kifejezetten a 26×3,0 mm-es fő gerincvezetékek és a 20×2,0 mm-es alumíniumbetétes ötrétegű műanyag csövek közvetlen, egyenes vonalú összekötésére és átmérőváltására szolgál fűtési rendszerekben, valamint hideg-meleg használati ivóvízhálózatokban.

Miért praktikus választás a 26–20 kulcsos szűkítő toldó idom?

A vastagabb, 26 mm-es csövek préseléséhez drága, nagyméretű présgép és egyedi préspofák kellenének, a kötések pedig utólag nem bonthatók. A kulcsos szorítógyűrűs szűkítő idom kézi erővel és maximális rugalmassággal építhető be:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség költséges présszerszámra; mindössze két megfelelő méretű villáskulccsal vagy állítható csavarkulccsal percek alatt szivárgásmentes, nagy teherbírású kötés alakítható ki.


• Közvetlen gerinc-szűkítés (26 mm-ről 20 mm-re) – felesleges közbenső karmantyúk és menetes közcsavarok nélkül valósít meg egyenes vonalú átmenetet a vastagabb gerinc és a leágazó algerinc között.


• Belső fehér szigetelőgyűrűk – a csatlakozócsapok tövében elhelyezett dielektromos műanyag gyűrűk elválasztják a csövek belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidáció kialakulását.


• Kettős EPDM O-gyűrűs tömítés – a csapokon lévő precíz gumitömítések kiváló vízzárást adnak a fűtési hőtágulás és a hálózati nyomáslökések idején is.


• Kúpos sárgaréz roppantógyűrűk – a hollandi anyák meghúzásakor a hasított szorítógyűrűk szilárdan rászorulnak a csövek külső palástjára, megakadályozva a cső kicsúszását nagy nyomás alatt.


• Oldható és utólag módosítható kötés – a szorítóanya meglazításával a kötés bármikor szétszerelhető vagy átalakítható, ami hozzáférhető helyeken és felújításoknál nagy biztonságot jelent.

Gyakorlati alkalmazási területek

A 26-ról 20 mm-re történő átmérőcsökkentés a leggyakoribb lépcső az épületgépészeti gerinchálózatokban. Kifejezetten elterjedt fali gázkazánoktól, hőcserélőktől vagy hőszivattyús beltéri egységektől induló 26 mm-es fő fűtési vezetékek leszűkítésére a 20 mm-es emeleti osztó-gyűjtők, illetve lakásköri zónák előtt, valamint vízóraaknák utáni ivóvíz főágak méretváltásához.

Műszaki adatok

• Terméktípus: egyenes szűkített toldó idom (szűkítő fitting)


• Csatlakozási méretek: 26 mm – 20 mm (ötrétegű csövek külső átmérőjéhez)


• Kompatibilis csőméretek: 26 × 3,0 mm és 20 × 2,0 mm alubetétes csövek


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér szigetelőgyűrű


• Rögzítés: hasított réz szorítógyűrűk hollandi anyákkal


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C fűtési csúcshőmérséklet)


• Alkalmazási közeg: hideg-meleg ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtés

Gyakran ismételt kérdések

Szabad-e közvetlenül falba vagy aljzatbetonba vakolni a kulcsos szűkítőt?

Nem, az épületgépészeti szabványok szerint a mechanikus szorítógyűrűs (kulcsos) idomokat nem szabad elvakolni vagy közvetlenül betonba ágyazni. Kizárólag falon kívül, kazánházban, szerelőaknában, elfalazásokban vagy osztószekrényben építhetők be, ahol ellenőrzésre hozzáférhetők maradnak.

Milyen szerszámok kellenek a szakszerű beépítéshez?

A csövek merőleges vágásához műanyag csővágó olló, a peremek kitágításához és sorjátlanításához 26-os és 20-as kalibráló szerszám, az idomtest és a hollandik meghúzásához pedig két megfelelő méretű villáskulcs vagy állítható szerelőkulcs szükséges.

Miért elengedhetetlen a kalibráló szerszám használata a cső vágása után?

A vágás során a csővég enyhén oválissá nyomódik és a belső éle sorjás maradhat. A kalibráló visszaállítja a szabályos kör keresztmetszetet és letöri a belső peremet, így a cső rátolásakor nem sérti meg és nem tolja el a rézcsapon lévő tömítő O-gyűrűket.

Szükséges-e menettömítő kóc vagy teflonszalag a hollandik alá?

Nem, a menetre semmilyen tömítőanyagot nem szabad tenni! A vízzárást a csapokon lévő O-gyűrűk, a mechanikai rögzítést pedig a hasított roppantógyűrűk biztosítják az anyák megszorításakor.

Szűkítse le fűtési és vízhálózati gerincvezetékeit gyorsan, drága présgép nélkül tartós sárgaréz idommal – tegye a talicskába a 26–20 mm-es kulcsos szűkítőt még ma!

VasMűszakiBolt.hu – Van Benne Anyag

Így is ismerheti: 26-20 szűkítő ötrétegű kulcsos, 26-20 toldó szűkített ötrétegű kulcsos, szorítógyűrűs szűkítő 26 20, ötrétegű kulcsos toldó 26-20, roppantógyűrűs szűkítő idom 26 20, 26-20 csavaros fitting ötrétegűhöz.

----
