20-1/2" könyök 90° BM ötrétegű kulcsos

20–1/2" BM könyök ötrétegű kulcsos idom – 90°-os szorítógyűrűs belső menetes fitting

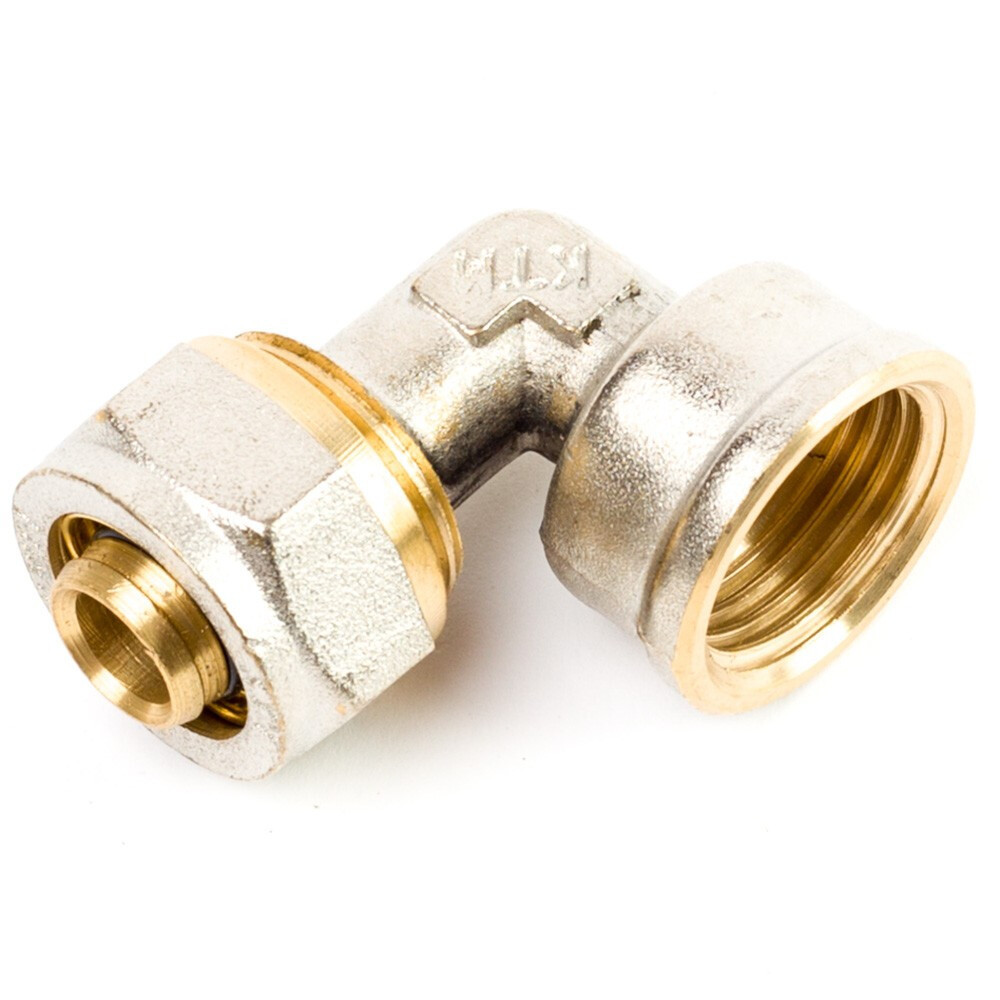

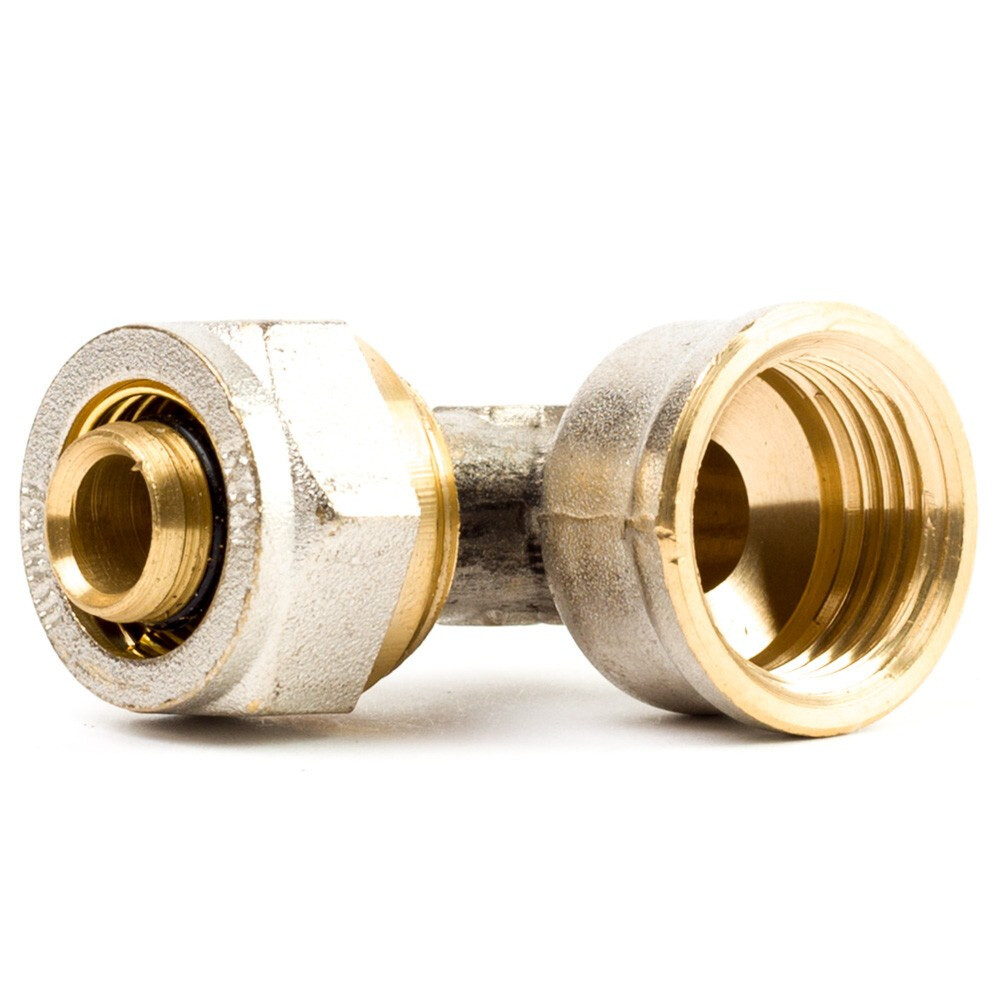

A 20 mm – 1/2" méretű, belső menetes (BM) 90 fokos ötrétegű kulcsos könyök idom melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűvel és sárgaréz roppantógyűrűvel. Kifejezetten a 20×2,0 mm-es alumíniumbetétes ötrétegű csövek és a szabványos 1/2 colos külső menettel (KM) rendelkező szerelvények – elzárócsapok, radiátorszelepek, fali csatlakozók vagy osztócsonkok – derékszögű, szivárgásmentes és helytakarékos összekötésére szolgál.

Miért praktikus választás a belső menetes kulcsos könyök fitting?

A szűk gépészeti terekben az ötrétegű cső éles meghajtása a cső megtöréséhez vagy keresztmetszet-szűküléséhez vezetne, a présszerszámos gépek pedig nehezen férnek be a sarkokba. A kulcsos belső menetes könyök megbízható és kézre álló megoldást ad:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség költséges présgépre vagy préspofákra; két szabványos villáskulccsal vagy állítható szerelőkulccsal percek alatt stabil, szivárgásmentes kötés hozható létre.


• Precíz 90 fokos irányváltás – tiszta derékszögű csatlakozást biztosít a fal mentén vagy gépészeti berendezések mellett anélkül, hogy a 20-as csövet feszegetni vagy kézzel túlhajlítani kellene.


• Szabványos 1/2" belső menet (BM) – közvetlenül fogadja az 1/2 colos külső menetes golyóscsapokat, radiátorszelepeket, sarokszelepeket vagy közcsavarokat külön átalakító nélkül.


• Belső fehér szigetelőgyűrű – a csatlakozócsap tövében lévő műanyag gyűrű elválasztja a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai korrózió kialakulását.


• Kettős EPDM O-gyűrűs tömítés – a csapon lévő két darab rugalmas gumigyűrű maximális vízzárást nyújt a fűtési hőtágulás és a víznyomás lüktetése idején is.


• Oldható és javítható kialakítás – a hollandi anya meglazításával a kötés bármikor szétszerelhető, ami csaptelep- vagy szelepcserénél jelentősen megkönnyíti a karbantartást.

Gyakorlati alkalmazási területek

Kifejezetten alkalmas radiátorok 1/2"-os alsó és felső szelepeinek bekötésére a 20 mm-es gerincvezetékről, fali elzáró golyóscsapok és kerti csapok belső fali csatlakoztatására, villanybojlerek 1/2"-os biztonsági szelepének és sarokcsapjainak sarokbekötésére, valamint gépészeti osztók 1/2"-os zónaszelepeihez.

Műszaki adatok

• Terméktípus: 90°-os derékszögű menetes könyök fitting (L-idom)


• Csőoldali csatlakozás: 20 mm-es külső átmérőjű ötrétegű csőhöz (20 × 2,0 mm)


• Menetes csatlakozás: 1/2" belső menet (szabványos ISO 228 szerinti BM)


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér elválasztógyűrű


• Rögzítőelem: hasított sárgaréz roppantógyűrű hollandi anyával


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C csúcs)


• Alkalmazási közeg: ivóvíz, használati melegvíz, zárt radiátoros központi fűtés

Gyakran ismételt kérdések

Milyen tömítés szükséges az 1/2"-os belső menetes oldalra?

A menetes csatlakozásnál a csatlakozó fém külső menetet (KM) teflonszalaggal, menettömítő zsinórral vagy kenderkóccal és menettömítő pasztával kell letömíteni. A hollandis csőoldalra viszont semmilyen külön tömítőanyagot nem szabad felvinni.

Szabad-e közvetlenül falba vagy aljzatbetonba vakolni a könyököt?

Nem, a mechanikus szorítógyűrűs kulcsos idomokat tilos elvakolni vagy betonba önteni. Kizárólag falon kívül, elfalazásokban, gipszkarton szerelőfalak mögött vagy szerelőaknában építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok kellenek a beépítéshez?

A cső vágásához műanyag csővágó olló, a perem kitágításához és sorjátlanításához kalibráló szerszám, az idom és a menetes rész meghúzásához pedig mindössze két szabványos villáskulcs vagy állítható szerelőkulcs szükséges.

Mit jelent a BM jelölés a termék nevében?

A BM a belső menetet jelöli, azaz a könyökidom egyik vége 1/2 colos menettel van ellátva belülről, így az 1/2 colos külső menettel (KM) rendelkező szelepek, csapok és fittingek közvetlenül beletekerhetők.

Kösse be szerelvényeit és fűtési radiátorait precíz 90 fokos töréssel, külön présgép nélkül – tegye a talicskába a 20–1/2" BM kulcsos könyök idomot még ma!
