26-3/4" könyök 90° BM ötrétegű kulcsos

26–3/4" BM könyök ötrétegű kulcsos idom – 90°-os szorítógyűrűs belső menetes fitting

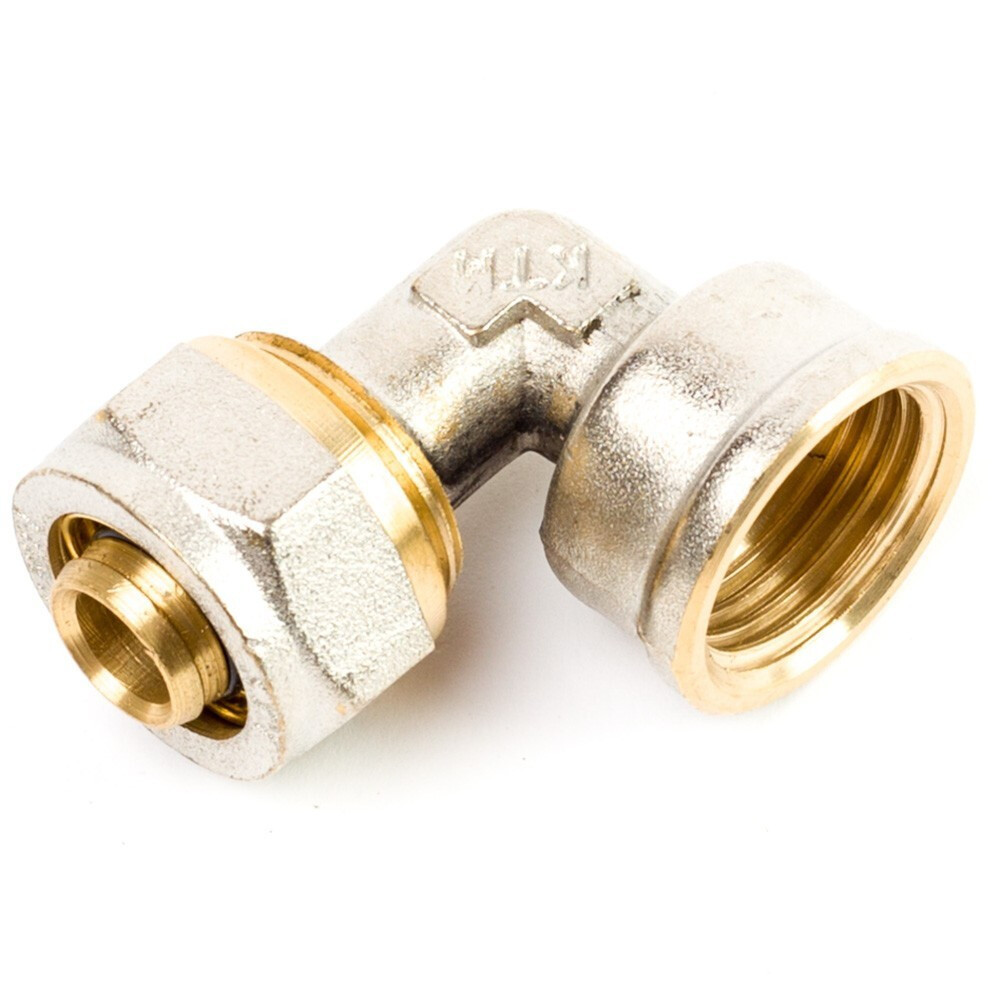

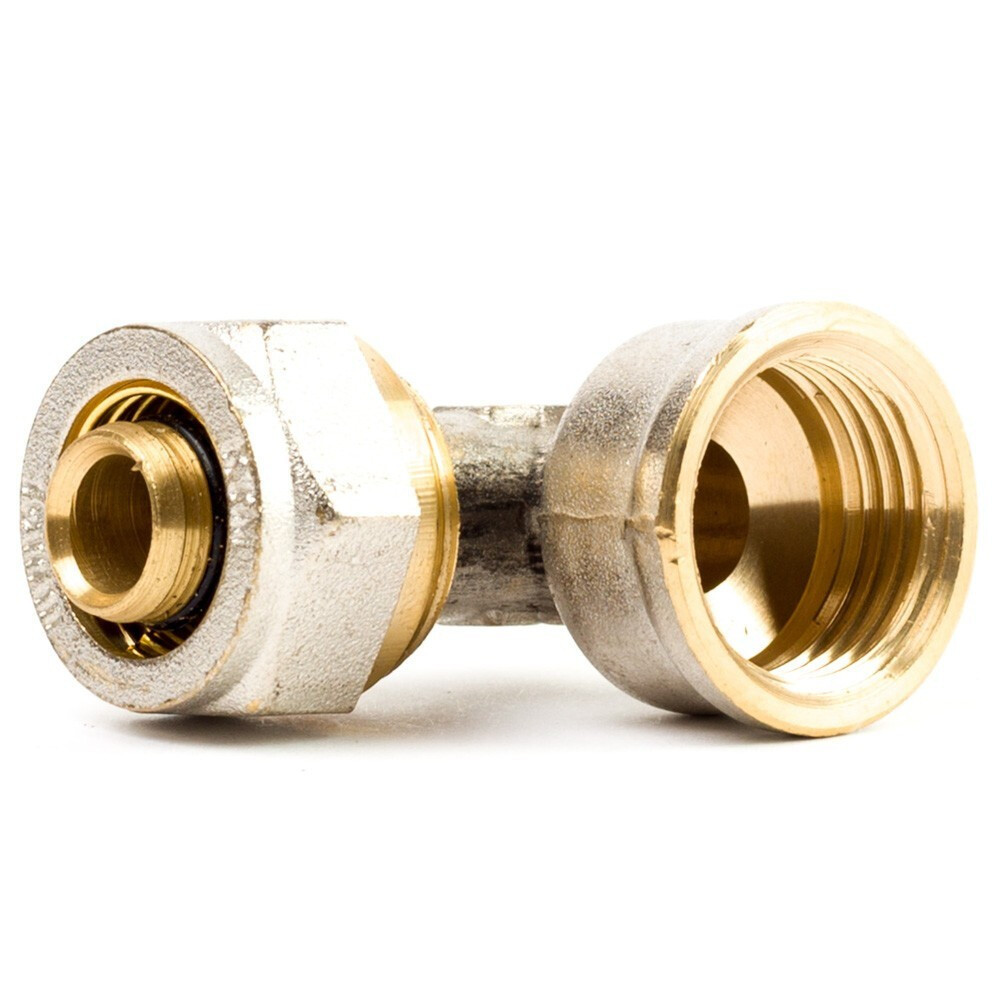

A 26 mm – 3/4" méretű, belső menetes (BM) 90 fokos ötrétegű kulcsos könyök idom melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűvel és sárgaréz roppantógyűrűvel. Kifejezetten a nagyobb vízhozamú 26×3,0 mm-es alumíniumbetétes ötrétegű gerincvezetékek és a szabványos 3/4 colos külső menettel (KM) ellátott gépészeti szerelvények – elzáró golyóscsapok, keringető szivattyúk, fűtési osztók, hőcserélők vagy kazáncsatlakozások – derékszögű, szivárgásmentes és helytakarékos csatlakoztatására szolgál fűtési és ivóvízhálózatokban.

Miért praktikus választás a 26-os belső menetes kulcsos könyök fitting?

A vastagabb, 26 mm-es ötrétegű csövek hajlítása kézzel szinte lehetetlen a csőfal megtörése vagy a belső keresztmetszet beszűkülése nélkül, a nehéz présszerszámok pedig nehezen férnek hozzá a falsarkokhoz. A kulcsos belső menetes könyök biztonságos és szerelőbarát megoldást ad:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség költséges présgépre vagy nagyméretű préspofákra; két szabványos villáskulccsal vagy állítható szerelőkulccsal percek alatt stabil, szivárgásmentes kötés hozható létre.


• Precíz 90 fokos irányváltás a gerincvezetéken – tiszta derékszögű fordulót biztosít a kazánház falán vagy az osztószekrényben anélkül, hogy a merev 26-os csövet feszíteni vagy túlhajlítani kellene.


• Szabványos 3/4" belső menet (BM) – közvetlenül fogadja a 3/4 colos külső menetes golyóscsapokat, visszacsapó szelepeket, szűrőket vagy fűtési csatlakozócsonkokat külön menetes adapter nélkül.


• Belső fehér szigetelőgyűrű – a csatlakozócsap tövében elhelyezett dielektromos műanyag gyűrű elválasztja a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidációt.


• Kettős EPDM O-gyűrűs tömítés – a csapon lévő két darab rugalmas gumigyűrű maximális nyomás- és vízzárást ad a fűtési hőingadozások és a hálózati nyomáslökések idején is.


• Oldható és karbantartható kötés – a hollandi anya meglazításával a kötés bármikor szétszerelhető, ami szivattyú-, kazán- vagy szelepcserénél jelentősen leegyszerűsíti a javítást.

Gyakorlati alkalmazási területek

Kifejezetten ajánlott fali gázkazánok, vegyestüzelésű kazánok és hőszivattyús beltéri egységek 3/4"-os fűtési előremenő és visszatérő ágainak derékszögű bekötéséhez, fűtési osztó-gyűjtők fő betápláló ágainak sarokcsatlakozásaira, nagy kapacitású használati melegvíz-tárolók bekötésére, valamint vízóra utáni fő nyomóvezetékek sarokfordításaira 26 mm-es csőméretben.

Műszaki adatok

• Terméktípus: 90°-os derékszögű menetes könyök fitting (L-idom)


• Csőoldali csatlakozás: 26 mm-es külső átmérőjű ötrétegű csőhöz (26 × 3,0 mm)


• Menetes csatlakozás: 3/4" belső menet (szabványos ISO 228 szerinti BM)


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér műanyag elválasztógyűrű


• Rögzítőelem: hasított sárgaréz roppantógyűrű hollandi anyával


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C csúcs)


• Alkalmazási közeg: ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtési gerinc

Gyakran ismételt kérdések

Milyen tömítés szükséges a 3/4"-os belső menetes oldalra?

A menetes csatlakozásnál a csatlakozó fém külső menetet (KM) teflonszalaggal, menettömítő zsinórral vagy kenderkóccal és tömítőpasztával kell szakszerűen letömíteni. A hollandis csőoldalra viszont semmilyen külön tömítőanyagot nem szabad felvinni.

Szabad-e közvetlenül aljzatbetonba vagy falba vakolni a 26-os könyököt?

Nem, az épületgépészeti előírások szerint a mechanikus szorítógyűrűs (kulcsos) idomokat tilos elvakolni vagy közvetlenül betonba önteni. Kizárólag falon kívül, kazánházban, szerelőaknában, elfalazásokban vagy osztószekrényben építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok kellenek a szakszerű szereléshez?

A 26-os cső tiszta, merőleges vágásához műanyag csővágó olló, a perem kitágításához és sorjátlanításához 26 mm-es kalibráló szerszám, az idomtest és a hollandi meghúzásához pedig két megfelelő méretű villáskulcs vagy állítható szerelőkulcs szükséges.

Mit jelent a BM jelölés a termék nevében?

A BM a belső menetet jelöli, azaz a könyökidom egyik vége 3/4 colos menettel van ellátva belülről, így a 3/4 colos külső menettel (KM) rendelkező szelepek, csapok, szivattyúhollandik és csőidomok közvetlenül beletekerhetők.

Csatlakoztassa 26-os fűtési és vízhálózati gerincvezetékeit precíz 90 fokos töréssel, külön présszerszám nélkül – tegye a talicskába a 26–3/4" BM kulcsos könyök idomot még ma!
