20-3/4" könyök 90° BM ötrétegű kulcsos

20–3/4" BM könyök ötrétegű kulcsos idom – 90°-os szorítógyűrűs belső menetes fitting

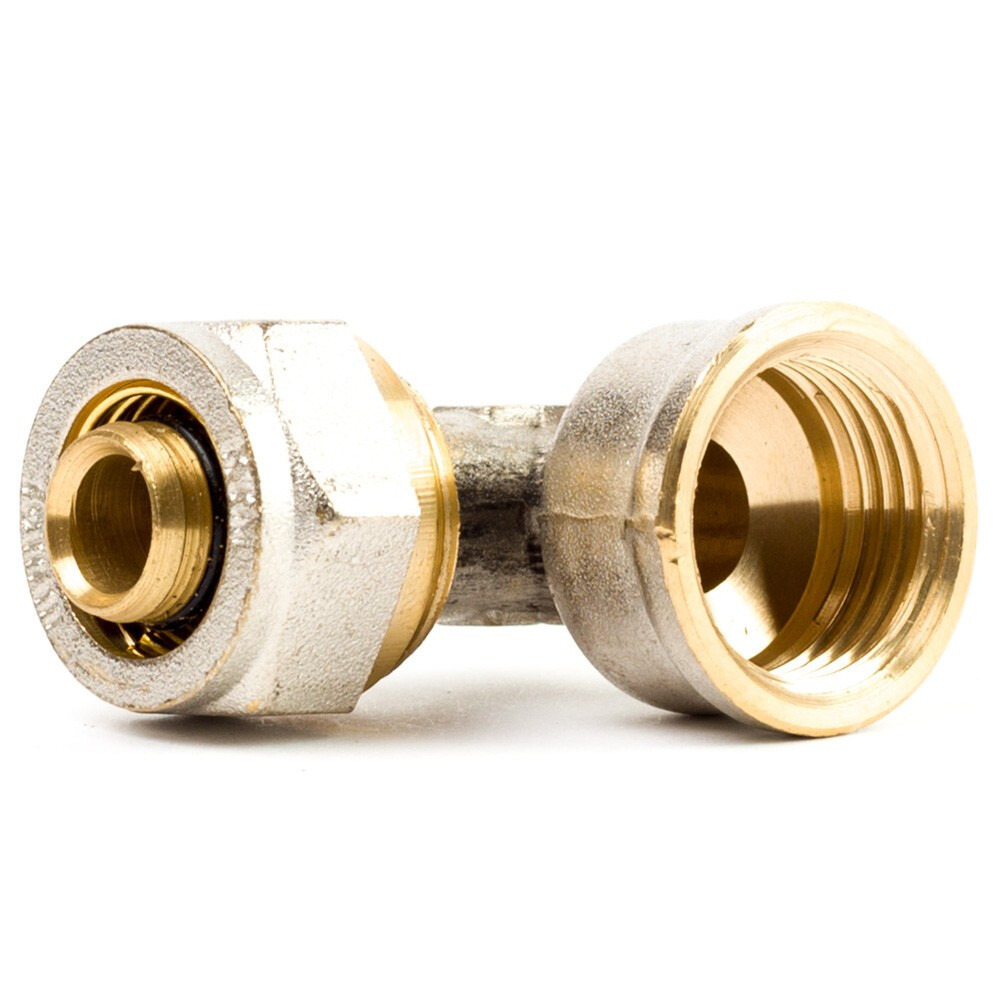

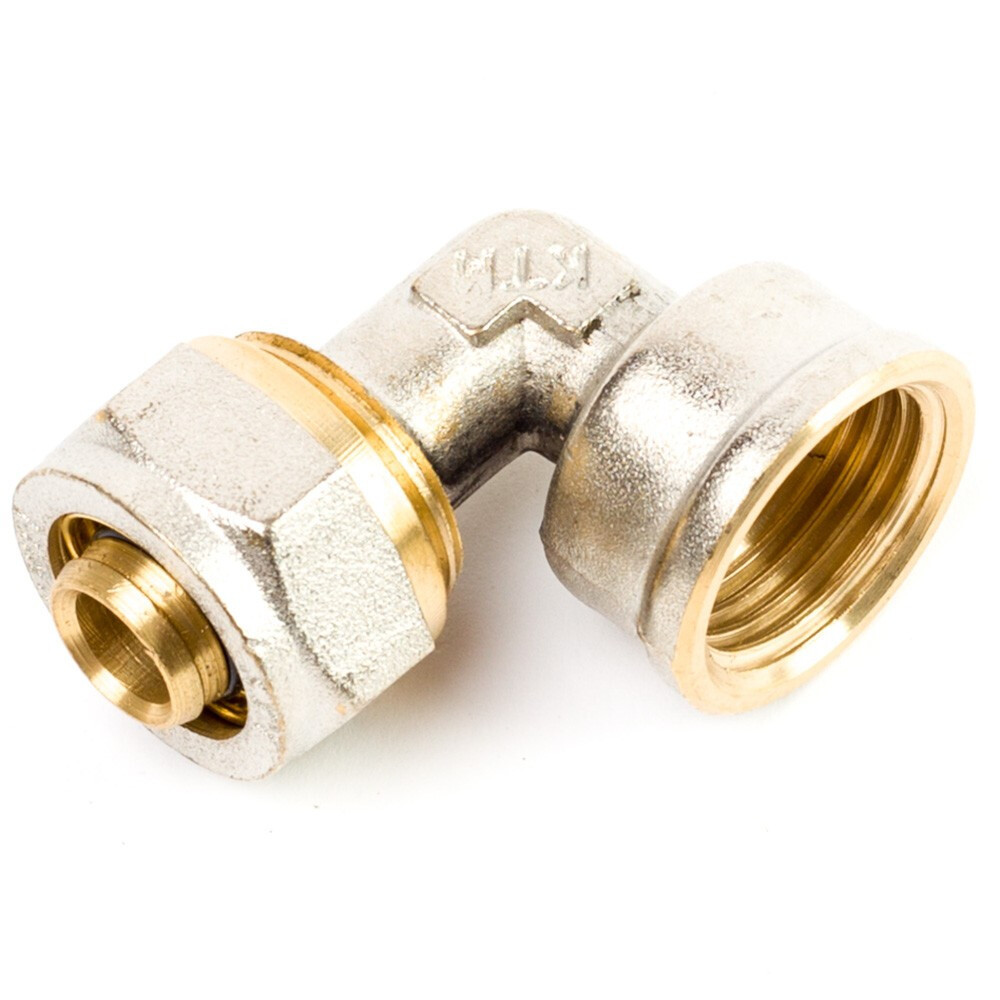

A 20 mm – 3/4" méretű, belső menetes (BM) 90 fokos ötrétegű kulcsos könyök idom melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűvel és sárgaréz roppantógyűrűvel. Kifejezetten a 20×2,0 mm-es alumíniumbetétes ötrétegű csövek és a szabványos 3/4 colos külső menettel (KM) rendelkező szerelvények – szelepek, osztók, kazáncsatlakozások vagy szivattyúk – derékszögű, szivárgásmentes és helytakarékos összekötésére szolgál.

Miért praktikus választás a belső menetes kulcsos könyök fitting?

A szűk gépészeti terekben az ötrétegű cső éles meghajtása a cső megtöréséhez vagy keresztmetszet-szűküléséhez vezetne, a présszerszámos gépek pedig nehezen férnek be a sarkokba. A kulcsos belső menetes könyök megbízható és kézre álló megoldást ad:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség költséges présgépre vagy pofákra; két szabványos villáskulccsal vagy állítható szerelőkulccsal percek alatt stabil, szivárgásmentes kötés hozható létre.


• Precíz 90 fokos irányváltás – tiszta derékszögű csatlakozást biztosít a fal mentén vagy kazánok alatt anélkül, hogy a merevebb 20-as csövet feszegetni vagy kézzel túlhajlítani kellene.


• Szabványos 3/4" belső menet (BM) – közvetlenül fogadja a 3/4 colos külső menetes golyóscsapokat, visszacsapó szelepeket, szűrőket vagy fűtési osztó-gyűjtő csonkokat külön menetes közcsavar nélkül.


• Belső fehér szigetelőgyűrű – a csatlakozócsap tövében lévő műanyag gyűrű elválasztja a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidációt.


• Kettős EPDM O-gyűrűs tömítés – a csapon lévő két darab rugalmas gumigyűrű maximális vízzárást nyújt a fűtési hőtágulás és a víznyomás lüktetése idején is.


• Oldható és utólag módosítható kötés – a hollandi anya meglazításával a kötés bármikor szétszerelhető, ami csaptelep- vagy szelepcserénél jelentősen megkönnyíti a karbantartást.

Gyakorlati alkalmazási területek

Kifejezetten ajánlott fali gázkazánok, villanybojlerek és indirekt tárolók 3/4"-os hideg-meleg vizes csonkjainak derékszögű bekötéséhez, fűtési osztó-gyűjtők elzárócsapjainak csatlakoztatására, keringető szivattyúk előtti könyökcsatlakozásokhoz, valamint vízlágyítók és nagyobb átfolyású szűrőházak be- és kimeneti pontjaira.

Műszaki adatok

• Terméktípus: 90°-os derékszögű menetes könyök fitting (L-idom)


• Csőoldali csatlakozás: 20 mm-es külső átmérőjű ötrétegű csőhöz (20 × 2,0 mm)


• Menetes csatlakozás: 3/4" belső menet (ISO 228 / DIN EN 10226 szabványos BM)


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és védelem: csaponként 2 db EPDM O-gyűrű + belső fehér szigetelőgyűrű


• Rögzítőelem: hasított sárgaréz roppantógyűrű hollandi anyával


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C csúcs)


• Alkalmazási közeg: ivóvíz, használati melegvíz, zárt radiátoros központi fűtés

Gyakran ismételt kérdések

Milyen tömítés szükséges a 3/4"-os belső menetes oldalra?

A menetes csatlakozásnál a csatlakozó fém külső menetet (KM) teflonszalaggal, menettömítő zsinórral (pl. Loctite 55) vagy menettömítő pasztával és kenderrel kell tömíteni. A hollandis csőoldalra viszont semmilyen tömítőanyagot nem szabad tenni.

Szabad-e közvetlenül falba vagy aljzatbetonba vakolni a könyököt?

Nem, a mechanikus szorítógyűrűs kulcsos idomokat nem szabad elvakolni vagy betonba önteni. Kizárólag falon kívül, elfalazásokban, gipszkarton szerelőfalak mögött vagy szerelőaknában építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok kellenek a beépítéshez?

A cső vágásához műanyag csővágó olló, a perem kitágításához kalibráló és sorjátlanító szerszám, az idom és a menetes rész meghúzásához pedig két villáskulcs vagy állítható szerelőkulcs szükséges.

Mit jelent a BM rövidítés a termék nevében?

A BM a belső menetet jelöli, azaz az idom egyik vége 3/4 colos menettel van ellátva belülről, így a 3/4 colos külső menetes (KM) csövek, idomok és csapok közvetlenül beletekerhetők.

Kösse be szerelvényeit és gépészeti berendezéseit precíz 90 fokos töréssel, külön présgép nélkül – tegye a talicskába a 20–3/4" BM kulcsos könyök idomot még ma!
