20-3/4" könyök 90° KM ötrétegű kulcsos

20–3/4" KM könyök ötrétegű kulcsos idom – 90°-os szorítógyűrűs külső menetes fitting

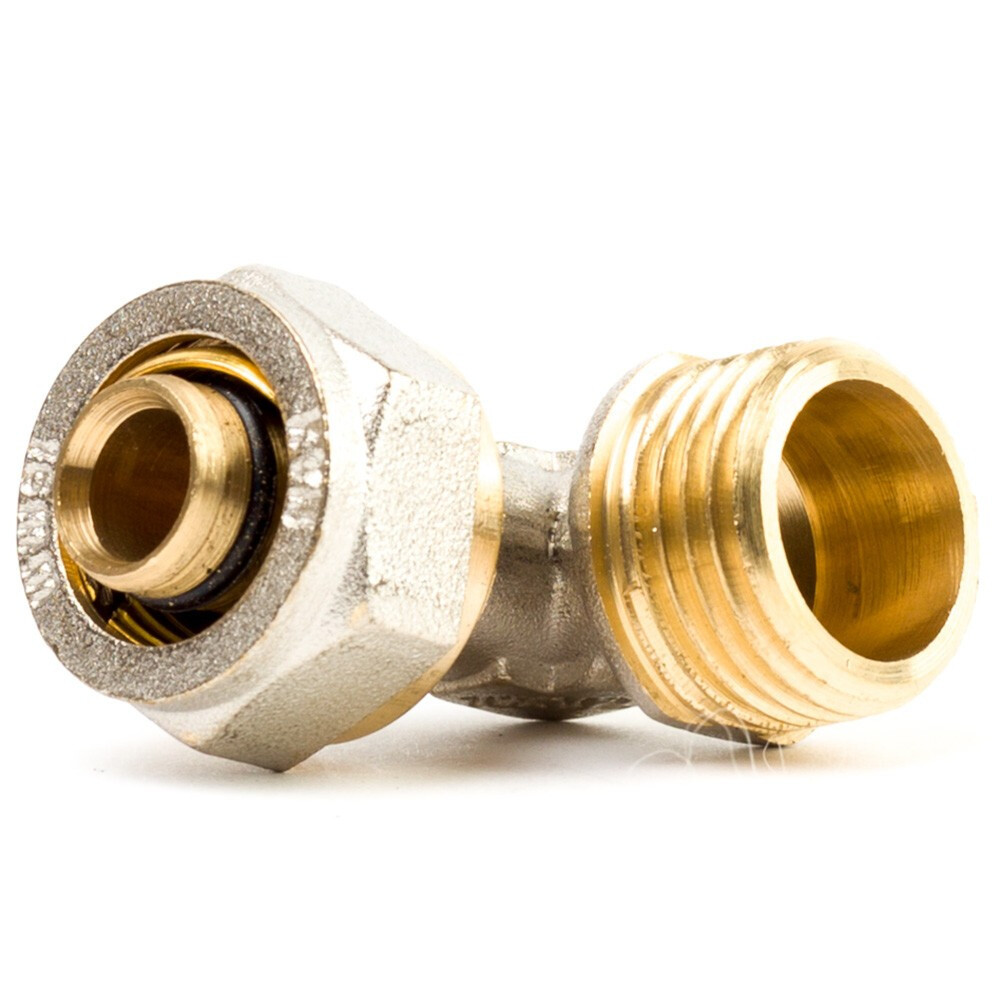

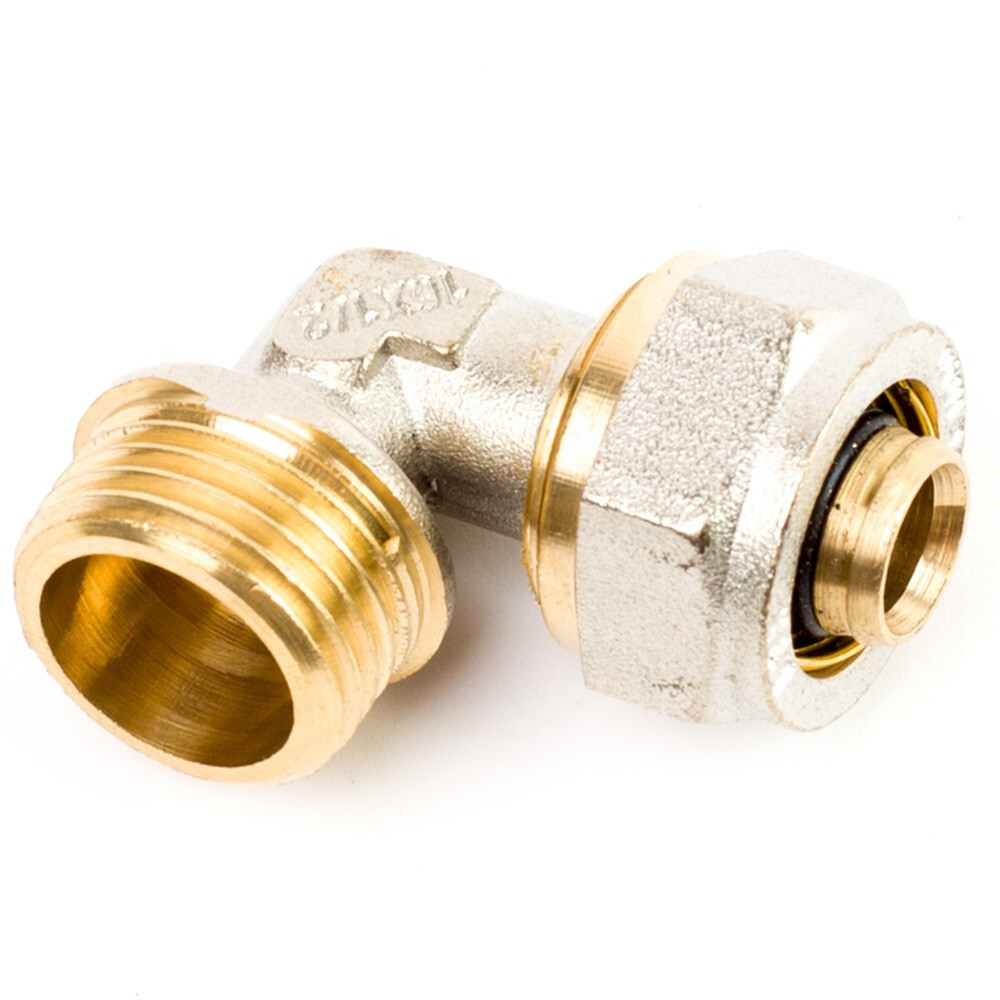

A 20 mm – 3/4" méretű, külső menetes (KM) 90 fokos ötrétegű kulcsos könyök idom melegen sajtolt, korrózióálló nikkelezett sárgarézből készül, beépített EPDM gumitömítésekkel, belső fehér szigetelőgyűrűvel és sárgaréz roppantógyűrűvel. Kifejezetten a 20×2,0 mm-es alumíniumbetétes ötrétegű csövek és a szabványos 3/4 colos belső menettel (BM) rendelkező gépészeti szerelvények – elzáró golyóscsapok, keringető szivattyúk, fűtési osztók vagy szűrőházak – derékszögű, szivárgásmentes és helytakarékos csatlakoztatására szolgál fűtési és ivóvízhálózatokban.

Miért praktikus választás a külső menetes kulcsos könyök fitting?

A szűk kazánházakban és szerelőfalak mögött az ötrétegű cső éles meghajtása a csőfal megtöréséhez vagy keresztmetszet-szűküléséhez vezetne, a présszerszámok pedig nehezen férnek hozzá a sarkokhoz. A kulcsos külső menetes könyök professzionális és kézre álló megoldást ad:

• Külön présgép nélküli szerelés – a beépítéshez nincs szükség drága gépre vagy speciális préspofákra; két szabványos villáskulccsal vagy állítható szerelőkulccsal percek alatt stabil, szivárgásmentes kötés hozható létre.


• Precíz 90 fokos irányváltás – tiszta derékszögű csatlakozást biztosít a fal síkjában vagy berendezések csonkjain anélkül, hogy a merevebb 20-as csövet kézzel túlhajlítani vagy feszíteni kellene.


• Közvetlen csatlakozás belső menetbe (3/4" KM) – a külső menetes kialakítás révén közvetlenül beletekerhető a 3/4"-os belső menetes golyóscsapokba, szelepekbe vagy szivattyúhollandikba, feleslegessé téve a külön közcsavarok beépítését.


• Belső fehér szigetelőgyűrű – a csatlakozócsap tövében lévő dielektromos műanyag gyűrű elválasztja a cső belső alumíniumrétegét a sárgaréz testtől, megelőzve az elektrokémiai oxidáció kialakulását.


• Kettős EPDM O-gyűrűs tömítés – a csapon elhelyezett két rugalmas gumigyűrű biztosítja a tartós nyomás- és vízzárást a fűtési hőtágulás és a víznyomás ingadozása közben is.


• Oldható és bontható kötés – a csőoldali hollandi meglazításával a vezeték szükség esetén bármikor szétszerelhető, ami berendezéscserénél és karbantartáskor hatalmas előny.

Gyakorlati alkalmazási területek

Kifejezetten elterjedt fali gázkazánok, villanybojlerek és indirekt tárolók 3/4"-os belső menetes csatlakozásainak sarokbekötésénél, keringető szivattyúk előtti és utáni könyököknél, vízlágyítók és nagyobb átfolyású vízszűrők 3/4"-os BM meneteihez, valamint fűtési osztó-gyűjtők fő betápláló ágainak 90 fokos bekötésére 20 mm-es ötrétegű vezetékkel.

Műszaki adatok

• Terméktípus: 90°-os derékszögű külső menetes könyök fitting (L-idom)


• Csőoldali csatlakozás: 20 mm-es külső átmérőjű ötrétegű csőhöz (20 × 2,0 mm)


• Menetes csatlakozás: 3/4" külső menet (szabványos ISO 228 szerinti KM)


• Csatlakozási technológia: kulcsos / szorítógyűrűs (roppantógyűrűs) mechanikus kötés


• Alapanyag: nikkelezett melegen sajtolt sárgaréz test


• Tömítés és szigetelés: csaponként 2 db EPDM O-gyűrű + belső fehér műanyag elválasztógyűrű


• Rögzítőelem: hasított sárgaréz roppantógyűrű hollandi anyával


• Maximális üzemi nyomás: 10 bar


• Maximális üzemi hőmérséklet: 95 °C (rövid ideig 110 °C fűtési csúcshőmérséklet)


• Alkalmazási közeg: ivóvíz, használati melegvíz, zárt radiátoros központi fűtés, padlófűtés

Gyakran ismételt kérdések

Milyen tömítés szükséges a 3/4"-os külső menetes oldalra?

A menetes részt a fogadó belső menetes szerelvénybe történő behajtás előtt menettömítő zsinórral (pl. Loctite 55), teflonszalaggal vagy menettömítő pasztával és kenderkóccal kell megfelelően letömíteni. A hollandis csőoldalra viszont semmilyen tömítőanyagot nem szabad felvinni.

Szabad-e közvetlenül aljzatbetonba vagy falba vakolni a könyökidomot?

Nem, az épületgépészeti szabványok értelmében a mechanikus szorítógyűrűs (kulcsos) idomokat nem szabad elvakolni vagy közvetlenül betonba ágyazni. Kizárólag falon kívül, szerelőaknában, elfalazásokban vagy osztószekrényben építhetők be, ahol hozzáférhetők maradnak.

Milyen szerszámok szükségesek a szakszerű szereléshez?

A cső tiszta vágásához műanyag csővágó olló, a perem kitágításához és sorjátlanításához kalibráló szerszám, az idomtest és a hollandi anya meghúzásához pedig mindössze két villáskulcs vagy állítható szerelőkulcs kell.

Mit jelent a KM rövidítés a megnevezésben?

A KM a külső menetet jelöli, azaz az idom menetes szára kívülről rendelkezik 3/4 colos menettel, így közvetlenül belehajtható a szabványos 3/4"-os belső menettel (BM) bíró szelepekbe, golyóscsapokba és egyéb fittingekbe.

Csatlakoztassa gépészeti szerelvényeit pontos 90 fokos töréssel, külön présszerszám nélkül – tegye a talicskába a 20–3/4" KM kulcsos könyök idomot még ma!
